Volksempfänger VE301W
Braun; Frankfurt
- Country
- Germany
- Manufacturer / Brand
- Braun; Frankfurt
- Year
- 1933–1938
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 216525
Eigene Aufnahme
Eigene Aufnahme

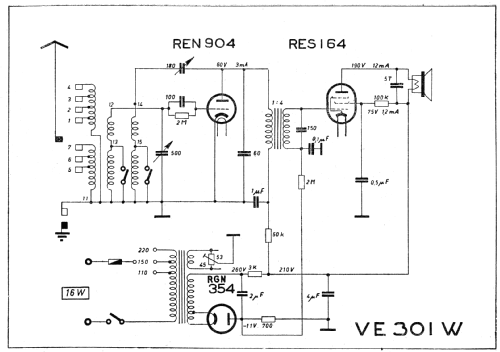

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- TRF with regeneration; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931). / Ø 24 cm = 9.4 inch
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Volksempfänger VE301W - Braun; Frankfurt
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Dimensions (WHD)
- 280 x 385 x 177 mm / 11 x 15.2 x 7 inch
- Notes
- Gehäusegestaltung durch Prof. Walter Maria Kersting (1889 - 1970).
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
- Net weight (2.2 lb = 1 kg)
- 5 kg / 11 lb 0.2 oz (11.013 lb)
- Author
- Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
- Other Models
-
Here you find 1074 models, 947 with images and 655 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Braun; Frankfurt
Collections
The model Volksempfänger is part of the collections of the following members.
Museums
The model Volksempfänger can be seen in the following museums.
Forum contributions about this model: Braun; Frankfurt: Volksempfänger VE301W
Threads: 2 | Posts: 9

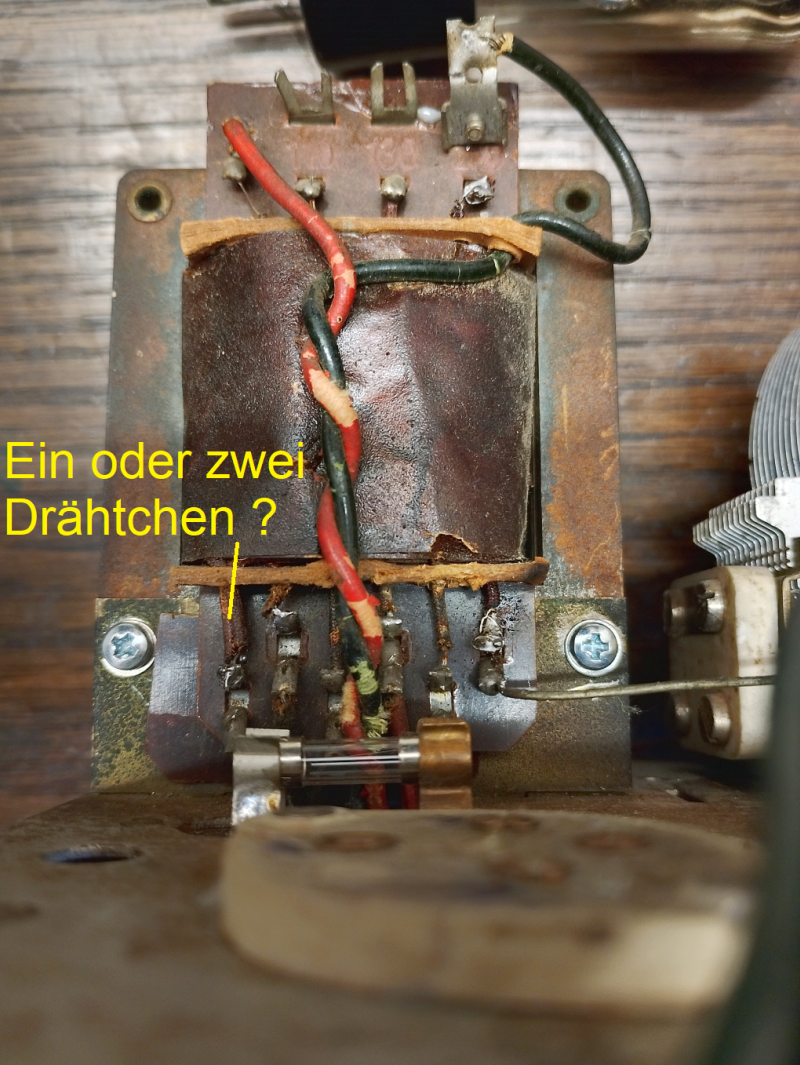

Ich habe einen VE301 von Braun. Da hat der Netztrafo sich beim Versand gelöst und einiges zerschlagen inkl. Röhren. Auch sind die Wicklungsanschlüsse zum Teil von den Lötfahnen abgerissen. Am Anschluss für die Anodenspannung waren zwei lose Wicklungsenden sichtbar. Die habe ich beide dort angelötet wo es zum Siebkondensator 2µF im Kondensatorblock geht. Jetzt habe ich eine zu hohe Anodenspannung von 300 V wenn ich nur 150V auf den primärseitige 220V Anschluss gebe. Kann jemand nachsehen ob da ein Drähtchen oder zwei Drähtchen auf die äußerste linke Lötfahne der unteren Reihe führen müssen ? Ist da ein Drähtchen das in der Luft hängen muss ? Die Heizspannung stimmt übrigens.Also kann der Fehler nicht primärseitig sein.
Viele Grüße
Jürgen Putzger
Attachments
- Trafo (1301 KB)
Jürgen Putzger, 25.Jul.26
Liebe Radiofreunde!
Der VE 301 lässt sich ohne gröberen Aufwand etwas "auffrisieren", indem man die Masseseite der Antennenspule ablötet und vor dem RC-Glied auf den Eingang der Empfangsröhre (z. B. REN 904) legt. Darauf sind wir im RM Grödig im Zuge einer Reparatur gekommen. Vermutlich wurde der Antennenkreis so konstruiert, um keinen allzu guten Empfang zu bieten (Das Abhören von Feindsendern war ja mit Strafe bedroht) und nur den Ortssender-Empfang zu ermöglichen.
LG Dr. R. Bengesser
Rudolf Bengesser, 03.Apr.15
