G0108

G0108; BSR Monarch; Great (ID = 1624692) R-Player G0108; BSR Monarch; Great (ID = 1624694) R-Player
G0108; BSR Monarch; Great (ID = 1624695) R-Player G0108; BSR Monarch; Great (ID = 1624697) R-Player
G0108; BSR Monarch; Great (ID = 1624700) R-Player
Use red slider bar for more.
G0108; BSR Monarch; Great (ID = 1624692) R-Player

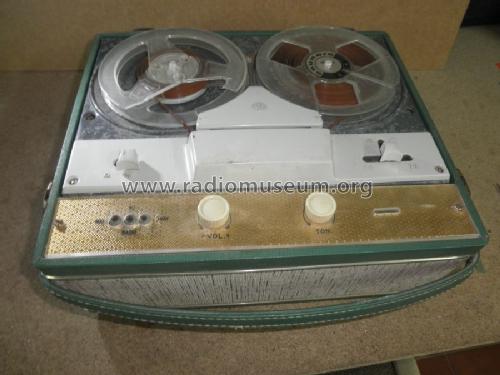

BSR Monarch; Great: G0108 [R-Player] ID = 1624692 900x675
Select picture or schematic to display from thumbnails on the right and click for download.
For model G0108, BSR (Monarch); Great Britain

Country:  Great Britain (UK)
Manufacturer / Brand:  BSR (Monarch); Great Britain
Brand

Birmingham Sound Reproducers
Year: 1960 ? Category: Sound/Video Recorder and/or Player
Valves / Tubes 3: 12AX7 EL84 DM70
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 4 W (unknown quality)
from Radiomuseum.org Model: G0108 - BSR Monarch; Great Britain
Dimensions (WHD) 360 x 170 x 310 mm / 14.2 x 6.7 x 12.2 inch
Notes

Forma de altavoz eliptica. Menor diametro= 8 cm.

  El nombre del modelo no aparece en ningún lugar del exterior del mueble. Asigno como nombre/tipo una referencia impresa en el chassis metálico (G0108).

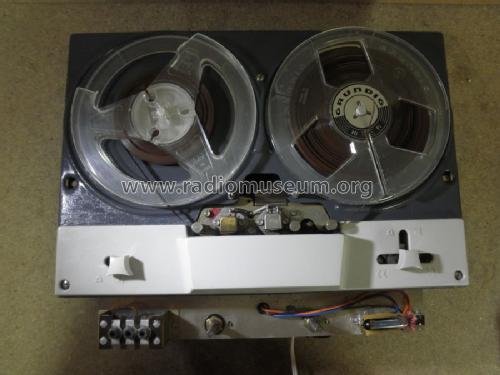

  La placa del mecanismo de cinta es igual a la registrada en Rm como Tape Deck TD2, sin amplificador de audio, pero el modelo que propongo tiene su propio amplificador de BF, y así ha sido comercializado.

    Como dato diferencial, utiliza una válvula DM70 como visor de la profundidad de grabación. Otros modelos de la misma firma (Ej.: Escort) utilizan la valvula EM84 o EM87, de mayor tamaño, y en distinta posición.

Net weight (2.2 lb = 1 kg) 6.5 kg / 14 lb 5.1 oz (14.317 lb)

Model page created by Jose Francisco Lama Barquero. See "Data change" for further contributors.
