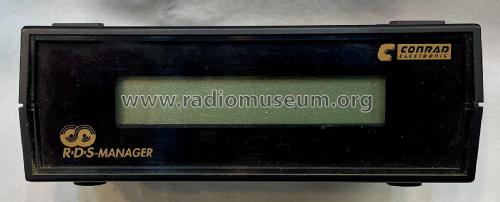

RDS-Manager BN 314005

RDS-Manager BN 314005; Conrad Electronic (ID = 1431067) Diversos RDS-Manager BN 314005; Conrad Electronic (ID = 1431068) Diversos
RDS-Manager BN 314005; Conrad Electronic (ID = 1431069) Diversos RDS-Manager BN 314005; Conrad Electronic (ID = 1431077) Diversos
Utilice la barra deslizante rojo por más.
RDS-Manager BN 314005; Conrad Electronic (ID = 1431067) Diversos
Conrad Electronic: RDS-Manager BN 314005 [Diversos] ID = 1431067 933x595
Seleccione una imagen o esquema para mostrar las miniaturas de la derecha y haga clic para descargar.
For model RDS-Manager BN 314005, Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau

País:  Alemania
Fabricante / Marca:  Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau
Brand

Voltcraft
Año: 1994 Categoría: Miscelanea, objetos de propaganda, pines, banderines, ceniceros, otros, etc.
Semiconductores (sólo se cuentan los transistores) SAA6579 MC34074 KS56C820 KIA7805
Gama de ondas - no hay
Especialidades
Tensión de funcionamiento Alimentado desde otro equipo o aparato principal. / DC 9-16 Volt
Altavoz - - No hay salida de sonido.
Potencia de salida
de Radiomuseum.org Modelo: RDS-Manager BN 314005 - Conrad Electronic Voltcraft,
Material Plástico moderno (Nunca bakelita o catalina)
Forma Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).
Ancho, altura, profundidad 110 x 42 x 80 mm / 4.3 x 1.7 x 3.1 inch
Anotaciones

Der Conrad RDS-Manager (Radio Data System) ist ein RDS-Decoder mit 8-stelliger 15-Segment Anzeige zur Darstellung der RDS-Informationen eines UKW-FM Senders. Angezeigt werden kann:

  • Sender-Name (Programme Service, PS)
  • Radiotext (Radio Text, RT)
  • RDS-Uhrzeit (Clock Time,CT)
  • Programmtype (Programme Type, PTY)
  • Alternativ-Frequenzen (Alternative Frequency, AF)

Der RDS-Manager wird mit einem Y-Kabel an den NF-Ausgang (Line-Pegel, linker oder rechter Kanal) eines UKW-Empfängers/Tuners angeschlossen. Die RDS-Daten werden aus dem 57 kHz Signal (die 3-fache Grundfrequenz des 19 kHz Stereo-Pilottons) gewonnen. Modulation: digitales Zweiseitenband-Verfahren, 2-PSK, unterdrückter Träger. RDS-Grundlagen finden sich auch bei Wikipedia.

Peso neto 0.120 kg / 0 lb 4.2 oz (0.264 lb)
Mencionado en - - Manufacturers Literature

Modelo creado por Bernhard Nagel. Ver en "Modificar Ficha" los participantes posteriores.
