Imperial J 519W-3D-Stereo

Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 12281) Radio

Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 12282) Radio

Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 1024156) Radio
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 49836) Radio Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 49838) Radio
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 49840) Radio Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 174530) Radio
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 568757) Radio Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 568758) Radio
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 568760) Radio Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 568761) Radio
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 568762) Radio Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 1796776) Radio
Use red slider bar for more.
Imperial J 519W-3D-Stereo; Continental-Rundfunk (ID = 49836) Radio

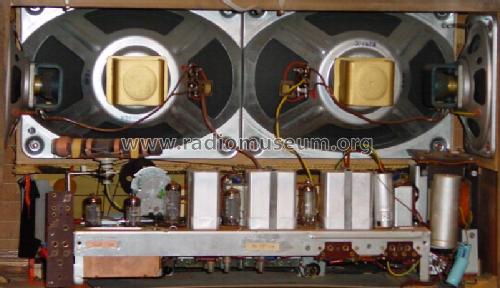

Continental-Rundfunk: Imperial J 519W-3D-Stereo [Radio] ID = 49836 804x552
Select picture or schematic to display from thumbnails on the right and click for download.
For model Imperial J 519W-3D-Stereo, Continental-Rundfunk GmbH (Stassfurter Imperial); Osterode/Harz

Country:  Germany
Manufacturer / Brand:  Continental-Rundfunk GmbH (Stassfurter Imperial); Osterode/Harz
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: EC92 ECC85 ECH81 EF89 EM80 EBF80 EABC80 EF804 EL84 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 454/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker 4 Loudspeakers
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Imperial J 519W-3D-Stereo - Continental-Rundfunk GmbH
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 665 x 405 x 280 mm / 26.2 x 15.9 x 11 inch
Notes Stereofonie-Effekt durch Zweikanal-NF-Verstärker mit Phasenverschiebung; Raumtonregler; drehbare Ferritantenne; AM-ZF auch 472 kHz.
Net weight (2.2 lb = 1 kg) 16.5 kg / 36 lb 5.5 oz (36.344 lb)
Price in first year of sale 519.00 DM
Collectors' prices
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Continental-Rundfunk GmbH (Stassfurter Imperial); Osterode/Harz
Here you find 142 models, 125 with images and 84 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Continental-Rundfunk: Imperial J 519W-3D-Stereo
Threads: 3 | Posts: 6
Hits: 1607     Replies: 2
conti-d: 519W-3D Stereo; Imperial
Rudolf Bengesser
09.Jun.12
  1

Liebe Radiofreunde!

Stereo dürfte sich wohl nur auf den NF-Teil beziehen; UKW-Stereo gibt´s erst seit 1963.

Liebe Grüße Dr. R. Bengesser

Martin Steyer
14.Jun.12
  2

Das "Stereo" bezog sich auf den besonderen Raumklang, es handelt sich zwar um eine Zweikanal-Endstufe, aber in dieser werden die hohen und Tiefen Töne getrennt (aber Mono, nicht Stereo) verstärkt.

Die Marketing-Strategen waren schon damals besonders findig im Kreieren von Begriffen...

Rudolf Bengesser
15.Jun.12
  3

... "Tarnen und Täuschen" also auch hier, wie man sieht. Danke für diesen Hinweis!

LG Dr. R. Bengesser


Hits: 1646     Replies: 1
continenta: 519W-3DR; Imperial - UKW - Vorstufe ?
Jens Dehne
15.Dec.03
  1

Hallo Radiofreunde !

Ein Gerät mit auffallend außergewöhnlicher Schaltung. Eine parallel geschaltete Doppeltriode in der UKW Vorstufe - was hat sich der Entwickler dabei gedacht ?

Viele Grüße aus Erfurt

Jens Dehne

Heiko zur Mühlen
15.Dec.03
  2 Hallo zusammen.
Meines Wissens verbessert sich durch diese Maßnahme das Eigenrauschen um ca. 3 dB.
In der Fachzeitschrift "Elektor" wurde vor einigen Jahren häufiger darüber
berichtert. Dieses wurde auch häufig mit FET's und bipolaren Transistoren
gemacht. Auch in div. Halbleitermitteilungen z. B. von AEG-Telefunken wurde
darüber berichtet.
Viele Grüße,
Heiko Zurmuehlen

Hits: 1293     Replies: 0
continenta: 519W-3DR; Imperial
Mario Klok
15.Oct.03
  1 Lautsprecher Anzahl: 4 (Zwei breitbänder und zwei Höchtöner)

Continental-Rundfunk: Imperial J 519W-3D-Stereo
End of forum contributions about this model
