- País
- Estados Unidos
- Fabricante / Marca
- Crosley Radio Corp.; Cincinnati (OH)
- Año
- 1924
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 36676

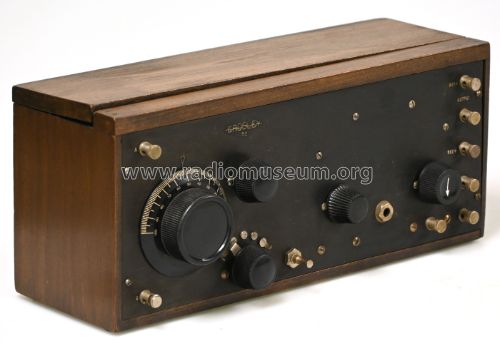

Crosley Model 52 Front view top open
Crosley Model 52 Front view
Crosley Model 52 Top open chassis view
Crosley Model 52 Chassis bottom view
Crosley Model 52 Chassis rear view
Crosley Model 52 Chassis top view
aus ebay, mit Erlaubnis des Verkäufers mono
aus ebay, mit Erlaubnis des Verkäufers mono
aus ebay, mit Erlaubnis des Verkäufers mono
Crosley 52
Crosley 52 particolare valvole e label
Crosley 52 Front View
Crosley 52 Top Open
Crosley 52 rear chassis
Crosley 52 Top
Crosley 52 - Front.
Crosley Technic Page
Crosely Print Ad 1924
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 3
- Válvulas
- Principio principal
- RFS con reacción (regenerativo)
- Tensión de funcionamiento
- Baterías recargables o pilas
- Altavoz
- - Este modelo usa amplificador externo de B.F.
- Material
- Madera
- de Radiomuseum.org
- Modelo: 52 - Crosley Radio Corp.;
- Forma
- Sobremesa, caja, normalmente con tapa (panel no inclinado).
- Ancho, altura, profundidad
- 13.8 x 6 x 8 inch / 351 x 152 x 203 mm
- Anotaciones
- One dial (primary tuning control knob)
- Precio durante el primer año
- 30.00 $
- Ext. procedencia de los datos
- Ernst Erb
- Procedencia de los datos
- Radio Collector`s Guide 1921-1932
- Mencionado en
- Collector's Guide to Antique Radios 4. Edition
- Documentación / Esquemas (2)
- Radio Broadcast, Apr. 1925, p. 1134
- Otros modelos
-
Donde encontrará 1773 modelos, 1042 con imágenes y 1257 con esquemas.
Ir al listado general de Crosley Radio Corp.; Cincinnati (OH)
Colecciones
El modelo 52 es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Crosley Radio Corp.;: 52
Hilos: 2 | Mensajes: 4
The Crosley 52 Operating Instructions ( at crosleyradios.com) explain that two 45 volt B batteries are required, with the +45V terminal on the second battery connected to the B45+ terminal on the radio. With the two 45 volt batteries connected in series, there is actually +90 volts at this terminal with respect to B-, so the modern schematic currently shown here should be corrected to show 90 volts, rather than 48 volts, connecting through the speaker to the output tube's plate. The instructions explain that low volume will be heard if 90 volts is not used.
Also, as explained in the instructions, the Crosley 52 came from the factory with an internal wire connecting the A- and C- terminals together. There is no mention of using a C battery, or connecting anything to the C- binding post, when using 01A tubes. But, it may be beneficial to use a C battery if using WD12 or UV199 tubes and in those cases the internal wire must be cut before connecting power to the C- binding post.
Regards, Greg Farmer
Greg Farmer, 03.Jun.22
Good Luck,
Paul P
Paul E. Pinyot † 2013, 17.Aug.05
