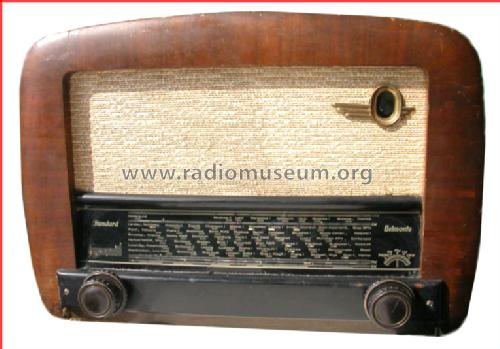

Belmonte 315-2; Czeija, Nissl & Co., (ID = 149606) Radio Belmonte 315-2; Czeija, Nissl & Co., (ID = 749961) Radio
Belmonte 315-2; Czeija, Nissl & Co., (ID = 749962) Radio Belmonte 315-2; Czeija, Nissl & Co., (ID = 149609) Radio
Belmonte 315-2; Czeija, Nissl & Co., (ID = 149607) Radio Belmonte 315-2; Czeija, Nissl & Co., (ID = 651659) Radio
Belmonte 315-2; Czeija, Nissl & Co., (ID = 676605) Radio Belmonte 315-2; Czeija, Nissl & Co., (ID = 833397) Radio
Belmonte 315-2; Czeija, Nissl & Co., (ID = 833399) Radio Belmonte 315-2; Czeija, Nissl & Co., (ID = 833401) Radio
Use red slider bar for more.

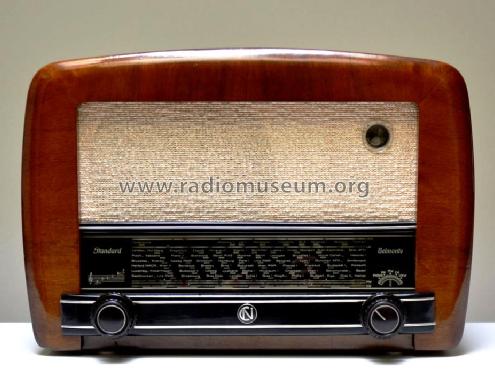

Belmonte 315-2; Czeija, Nissl & Co., (ID = 149606) Radio
Czeija, Nissl & Co.,: Belmonte 315-2 [Radio] ID = 149606 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Belmonte 315-2, Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien:
Belmonte 315-2

Country:  Austria
Manufacturer / Brand:  Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien
alternative name

Hekaphon
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH21 EAF21 EAF21 EBL21 EM71 AZ21
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet. / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: Belmonte 315-2 - Czeija, Nissl & Co., Standard,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 460 x 320 x 200 mm / 18.1 x 12.6 x 7.9 inch
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 1'390.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Unterlagen E.Erb


All listed radios etc. from Czeija, Nissl & Co., Standard, ITT, Alcatel; Wien
Here you find 120 models, 66 with images and 34 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Czeija, Nissl & Co.,: Belmonte 315-2
Threads: 2 | Posts: 4
Hits: 1406     Replies: 0
czeija: 315-2; Belmonte
Berislav Bradaric
23.Jun.06
  1

Hello mr.Gunter

I'm sorry that didn't saw your thread before,

hope that didn't late for this response.

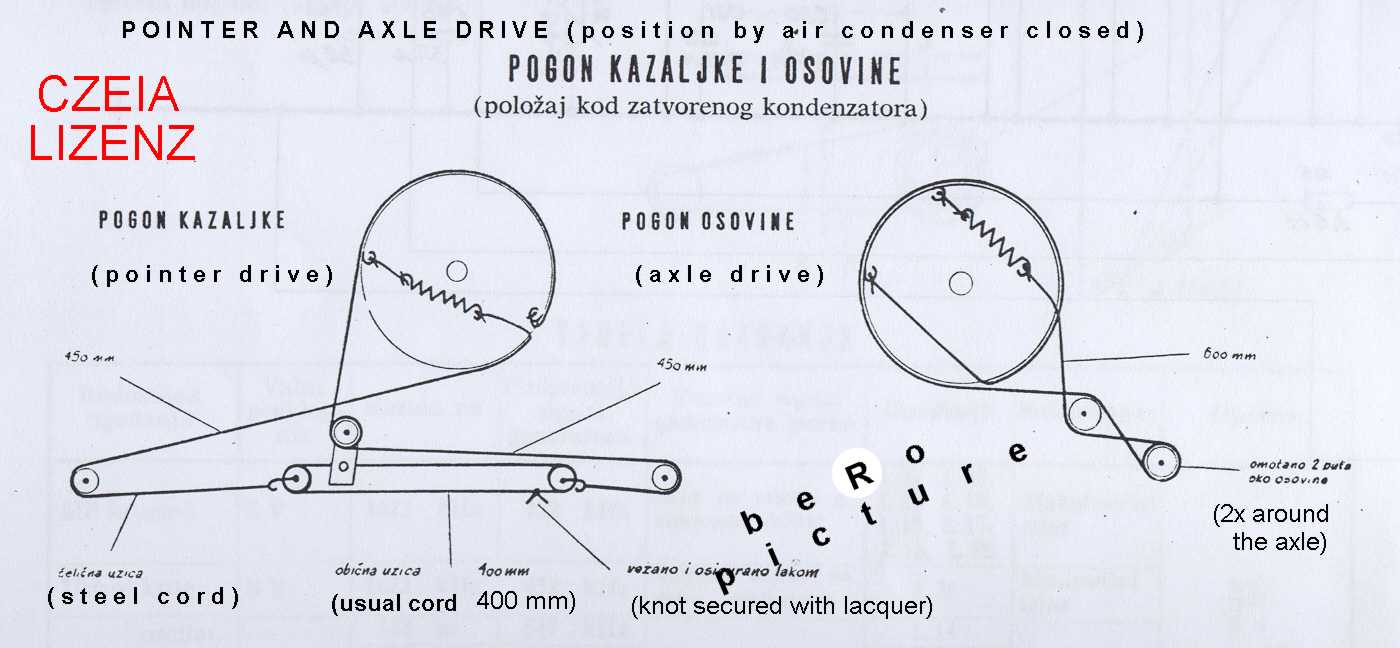

Czeia has licensed production in my country,

and this is original drive cord plan.

I have the same radio model, but in my country was

produced by another name.

Attachments


Hits: 1700     Replies: 2
czeija: HILFE! 315-2; Belmonte
Günter Denoth
18.Apr.05
  1 Sehr geehrte Mitglieder,

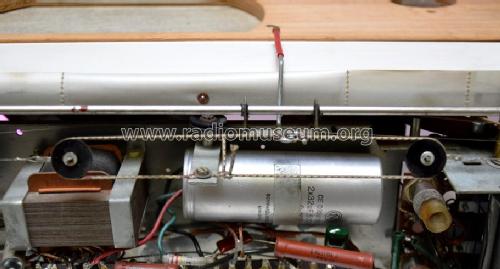

Ich konnte vor kurzem den Czeija und Nissl Belmonte 315/2 erwerben. Mein Gerät ist zwar sehr schön und original beeinander, aber leider hat eine Maus den etwas kompizierten Skalenzug für die Zeigerfortbewegung abgebissen. nun gibt es zwar alle Rollen und Seilzugteile, nur dürfte der Seilzug teilweise mit "schwebenden" Umlenkrollen funktioniert haben, ungefähr kann ich mir vorstellen wie. Nur vielleicht hat jemand vom Forum einen Plan darüber oder kann in seinem Gerät nachschauen ob ich richtig liege.

Danke euch für die Mühe

Günter Denoth - Radiomuseum Neugötzens
Wolfgang Bauer
18.Apr.05
  2
Sg. Herr Denoth,

schön wären Bilder beim Modell, dann könnte man sich leichter orientieren.
Denn oft gibt es sehr ähnliche Chassis und die Hilfestellung ist viel leichter.

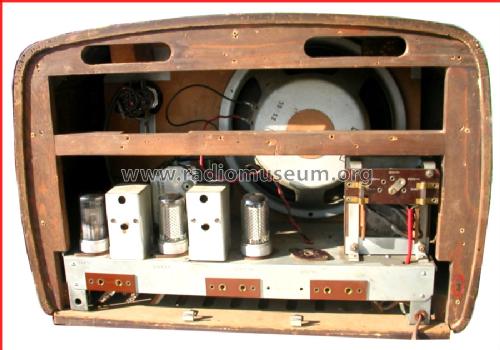

Wenn Sie das hochladen, bitte auch Bilder vom Chassis.

MfG. WB
Günter Denoth
19.Apr.05
  3 Sehr geehrter Herr Bauer,

Danke für die rasche Antwort. Leider habe ich selbst keine Digi - Cam und muss diese immer von einem guten Freund ausborgen (daher gibt es von meinen Geräten derzeit auch nur 22 eher schlecht aufgelöste Fotos). Wenn es weiterhilft, der CN Belmonte 315/2 entspricht vom Aussehen absolut dem CN Belmonte 315/3 von dem ein Foto von Herrn Steiner auf RM.org ist. Trotzdem werde ich mich bemühen mal über das Wochenende vom CN und dem Chassis samt Seilzugsresten ein Foto zu machen.
Ich danke Ihnen für Ihre Mithilfe

Beste Grüsse

Günter Denoth - Radiomuseum Neugötzens


Czeija, Nissl & Co.,: Belmonte 315-2
