1019

• Paese
• Germania

• Produttore / Marca
• Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

• Anno
• 1966–1969

• Categoria
• Registratore audio/video e/o riproduttore

• Radiomuseum.org ID
• 85252

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Particolarità
• Cambiadischi

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110, 220 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: 1019 - Dual, Gebr. Steidinger; St.

• Forma
• Chassis o in scatola da montaggio

• Dimensioni (LxAxP)
• 329 x 153 x 274 mm / 13 x 6 x 10.8 inch

• Annotazioni

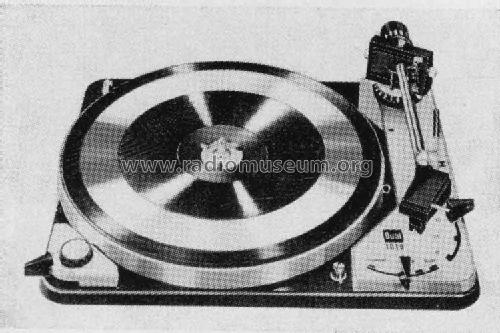

• Dual Hi-Fi-Stereo-Plattenwechsler-Chassis 1019.

  Vollautomatischer Plattenwechsler mit 4 Geschwindigkeiten, manuelles Einzelspiel, automatisches Einzelspiel und automatischer Plattenwechsel. 3,4Kg Druckguss-Plattenteller (270 mm Ø), 4-Pol-Asynchronmotor.

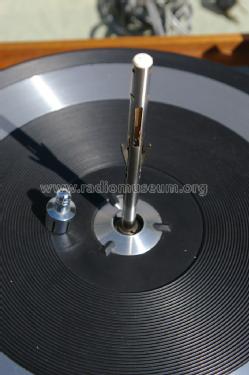

  Weiterentwicklung des Dual 1009 - nun zusätzlich mit Antiskating, Tonarmlift und Mitlaufachse (mitdrehender Mittelaufnahme) bei Einzelspiel.

  Zur Aufstellung als HiFi Componente wurden, verschiedene Sockel, Konsolen und Abdeckhauben angeboten:

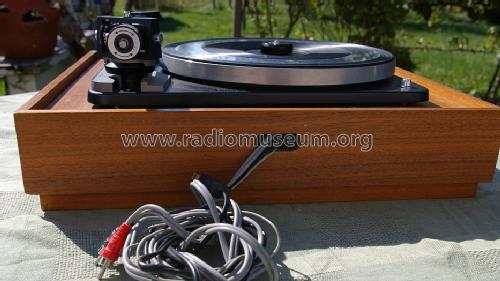

  Ab Vorstellung Holzsockel HR 2 (DM 30,-)
  Konsole CK 2 (DM48,-) und Abdeckhaube CH 1 (DM58,-)
  Ab 1967 Konsole CK 5 (DM48,-) und Abdeckhaube CH 5 (DM38.-)
  Ab 1968 Konsole CK 9 (DM26,50) jedoch ohne passende Abdeckhaube
  Ab 1969 Konsole CK 6 auch mit Abdeckhaube CH 5

  Folgende Ausführungen des 1019 waren lieferbar:

  • T501 Shure M 44 M-G, Nadel DN305, Auflagekraft 15mN, DM 398,-
  • T502 ohne Tonabnehmer - System DM 306,-
  • T504 B&O  SP1, Nadel DN301, Auflagekraft 25-30mN, DM 363,-
  • T573 Pickering V15 / PD1, Nadel DN314, Auflagekraft 15mN, DM 398,-
  • T574 Pickering V15 / DAC, Nadel DN311, Auflagekraft 25mN, DM 370,-
  • T575 Shure M 75, Nadel DN 320, Auflagekraft 15mN, DM 412,-
              später mit dem weiterentwickeltem M75 MG-D









• Peso netto
• 7.3 kg / 16 lb 1.3 oz (16.079 lb)

• Prezzo nel primo anno
• 398.00 DM

• Fonte dei dati
• Handbuch VDRG 1966/1967 / Radiokatalog Band 2, Ernst Erb

• Bibliografia
• Handbuch VDRG 1968/1969

• Letteratura / Schemi (1)
• -- Original prospect or advert (Dual Phonogeräte 1966/67 bis Programm 1969/70)

• Letteratura / Schemi (2)
• Funkschau (3/1966, S. 77, 78)

• Letteratura / Schemi (3)
• Funk-Technik (FT) (3/1966, S. 85 - 87 / Ausführliche Beschreibung, Daten)
