For model Automatikspieler 1210, Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Country:  Germany
Manufacturer / Brand:  Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1969–1971 Category: Sound/Video Recorder and/or Player
Wave bands - without
Details Changer (Record changer)

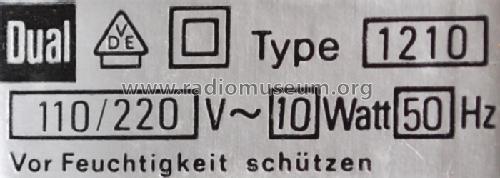

Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Automatikspieler 1210 - Dual, Gebr. Steidinger; St.
Shape Chassis only or for «building in»
Dimensions (WHD) 329 x 115 x 274 mm / 13 x 4.5 x 10.8 inch
Notes

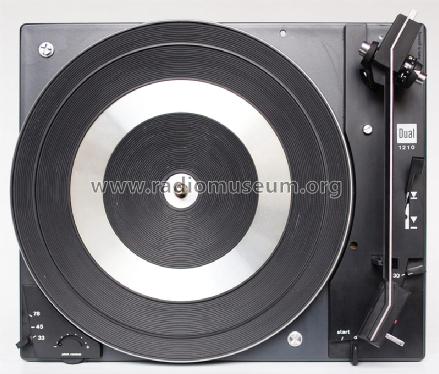

Dual 1210

Automatikwechsler-Chassis mit 3 Geschwindigkeiten 33/45/78 UpM, manuelles Einzelspiel, automatisches Einzelspiel und automatischer Plattenwechsel von bis zu
6 Schallplatten, Tonhöhenabstimmung (pitch).

Asynchronmotor, 2 polig
Plattenteller 270mm, 1,45Kg
System mit 1/2" Standard-Befestigung
Wechselachse AW3 enthalten, Abwurfsäule AS12 als Sonderzubehör

Der Automatikspieler war mit folgenden Stereo-Tonabnehmersysten lieferbar:

  • Kristallsystem Dual CDS640 mit Nadel DN6, Auflagekraft 40mN
    30 - 16.000Hz
  • Keramiksystem Dual CDS650 mit Nadel DN6, Auflagekraft 40mN
    20 - 16.000Hz

Siehe auch z.B. P 42 , HS 12 oder HS 36



Net weight (2.2 lb = 1 kg) 4.4 kg / 9 lb 11.1 oz (9.692 lb)
Price in first year of sale 136.00 DM
Source of data Handbuch VDRG 1969/1970
Mentioned in -- Original prospect or advert (Dual Programm 1969/70)

Model page created by Bernd P. Kieck. See "Data change" for further contributors.



All listed radios etc. from Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Here you find 862 models, 820 with images and 466 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Dual, Gebr.: Automatikspieler 1210
Threads: 1 | Posts: 2
Hits: 338     Replies: 1
dual: Service-Unterlagen oder Sammlerbilder
Manfred Rathgeb
01.Oct.20
  1

Ausgerechnet das den Service-Unterlagen entnommene Bild ID=1065019 zeigt einen offensichtlich anderen Motor als jenen der Sammler.

Bernhard Nagel
02.Oct.20
  2

Danke für die Anmerkung. Der Dual 1210 hat laut Datenangaben und den Fotos nach einen 2-pol Motor. Das Bild der Unterseite aus dem Service-Manual (letzte Abb. Schmierstellen über und unter der Platine) zeigt hingegen einen magnetisch abgeschirmten 4-pol Motor, wie er in den "besseren" Modellen Dual 1212 (wird noch neu angelegt, ist in der Anlage HS34 eingebaut) und dem 1214 hifi eingesetzt wurde. Eine wichtige Voraussetzung übrigens, um Magnetsysteme verwenden zu können. Das magnetische Störfeld des (unsymmetrischen) 2-pol Motors stand dem im Wege.

Das betreffende Bild bekommt einen entspr. Kommentar.
