KA 12 (KA 12L)

Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Dati

Forum

Immagini

Collezioni

Paese
Germania

Produttore / Marca
Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Anno
1973–1978

Categoria
Radio (o sintonizzatore del dopoguerra WW2)

Radiomuseum.org ID
114312

Immagini
Schemi

KA 12 ; Dual, Gebr. (ID = 1356393) Radio — Dual, Gebr. KA 12 (3)

KA 12 ; Dual, Gebr. (ID = 1356394) Radio — Dual, Gebr. KA 12 (3)

KA 12 ; Dual, Gebr. (ID = 2337157) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2337159) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2337160) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2337161) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2337158) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2337156) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 308426) Radio — Dual, Gebr. KA 12 (2)
Eigene Sammlung

KA 12 ; Dual, Gebr. (ID = 308424) Radio — Dual, Gebr. KA 12 (2)
Eigene Sammlung

KA 12 ; Dual, Gebr. (ID = 308423) Radio — Dual, Gebr. KA 12 (2)
Eigene Sammlung

KA 12 ; Dual, Gebr. (ID = 759862) Radio — Dual, Gebr. KA 12 (2)
Q: Dual Service

KA 12 ; Dual, Gebr. (ID = 882329) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716512) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716513) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716514) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716515) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716516) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716517) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716519) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716520) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1716521) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1717890) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1717891) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1717893) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1717894) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 1717896) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 2248270) Radio — Dual, Gebr. KA 12 (2)
Q: Dual, Service-Unterlagen 09.76

KA 12 ; Dual, Gebr. (ID = 3006119) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 3006120) Radio — Dual, Gebr. KA 12 (1)

KA 12 ; Dual, Gebr. (ID = 3006121) Radio — Dual, Gebr. KA 12 (1)

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

Specifiche tecniche

Numero di transistor
A semiconduttori.

Semiconduttori

Principio generale
Supereterodina (in generale)

Gamme d'onda
Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

Particolarità
Cambiadischi

Tensioni di funzionamento
Alimentazione a corrente alternata (CA) / 110-130/150/220-240 Volt

Altoparlante
- Questo apparecchio richiede altoparlante/i esterno/i.

Potenza d'uscita
8 W (12 W max.)

Materiali
Mobile in legno

Radiomuseum.org
Modello: KA 12 - Dual, Gebr. Steidinger; St.

Forma
Soprammobile con qualsiasi forma (non saputo).

Dimensioni (LxAxP)
360 x 177 x 335 mm / 14.2 x 7 x 13.2 inch

Annotazioni

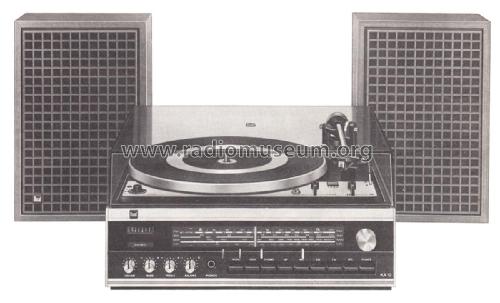

Dual KA 12

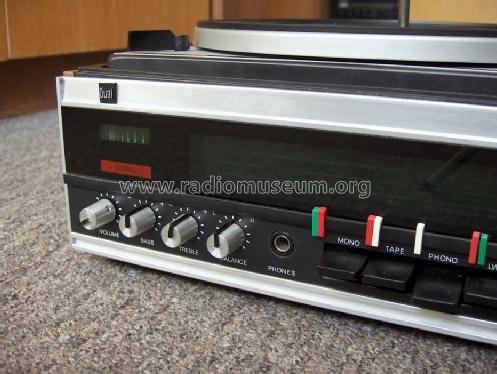

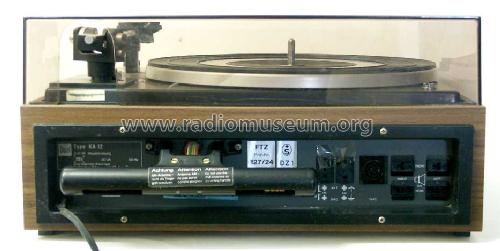

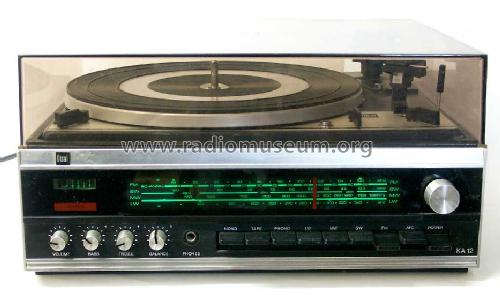

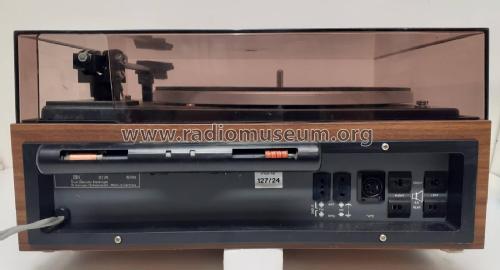

Stereo - Kompaktanlage mit Mehrbereichsempfänger, Verstärker, Lautsprecherboxen und vollautomatischem Plattenwechsler:

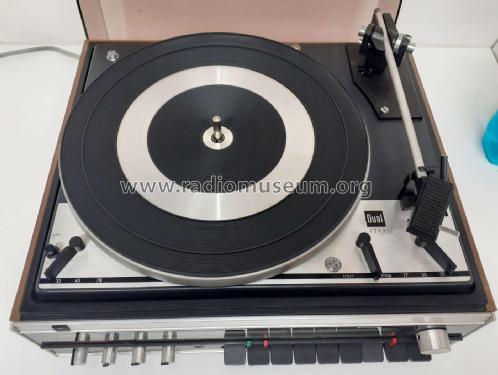

- Dual 1211 (1973-1975)
- Dual 1224 (1976-1978).
Wurde grundsätzlich mit zwei passenden Lautsprecherboxen ausgeliefert, deshalb in den Katalogen Dual KA 12 L (L für Lautsprecherboxen) genannt. Die mitgelieferten Boxen waren jeweils mit ovalen Breitbandlautsprechern bestückt. Bei den späteren Modellen wurde dann die Lautsprecherbox CL 101 mitgeliefert.

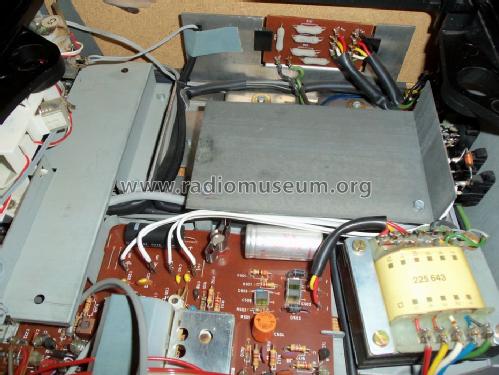

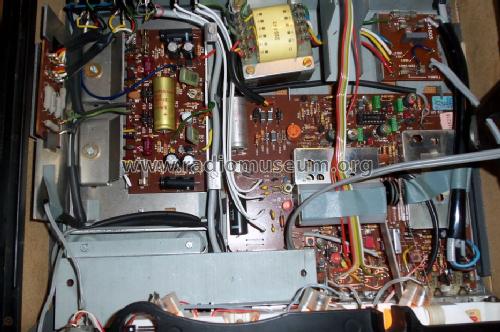

Während der Bauzeit erfolgte der Übergang vom Transistorverstärker ( 4 Germanium-Leistungstransistoren) auf einen IC-Verstärker (TBA 810 AS), die Leistungsangaben blieben unverändert.

Farbausführung: nußbaum - oder als KA 12L W in weiß (DM 868,-)

Compact radiogram. Equipped with record changer chassis Dual 1211 (year 1973-75) or Dual 1224 (year 1976-1978). Scope of delivery includes two external speakers KA12L or KA12LW (white cabinet).

Peso netto
12.5 kg / 27 lb 8.5 oz (27.533 lb)

Prezzo nel primo anno
848.00 DM

Fonte dei dati
-- Original prospect or advert

Bibliografia
Dual Programm 1973 bis 1977/78, Preisliste Mai 1973

Autore
Modello inviato da Martin Bösch. Utilizzare "Proponi modifica" per inviare ulteriori dati.
