• Year
  • 1962–1965
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 106058
    • alternative name: SED

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Main principle
  • Superheterodyne (common); ZF/IF 455/6750 kHz
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 115-240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 8 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: RM219 - Ducretet -Thomson; avant:
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 1205 x 882 x 382 mm / 47.4 x 34.7 x 15 inch
  • Notes
  • 5 gammes d'ondes :

    • GO de 150 à 300 kHz
    • PO de 520 à 1620 kHz
    • BE de 5.85 à 7.5 MHz (bande étalée)
    • OC de 5.85 à 18.12 MHz
    • FM de 87 à 100 MHz.

    Cadre double ferrite 2 x 180 mm et antennes OC et FM intégrés. Clavier 11 touches. Amplificateur symétrique double canal, puissance de sortie 4 W par voie.

    Platine tourne-disques Mélodyne 320 (ou similaire), 4 vitesses avec changeur automatique 45 tours, équipé d'une cellule stéreo à pointe diamant.

    Deux enceintes intégreés équipé chacune de 1 HP rond de 19 cm et 1 HP elliptique de 15 x 21 cm.

    Équivalent au La Voix de son Maître 912M.

  • Net weight (2.2 lb = 1 kg)
  • 61 kg / 134 lb 5.8 oz (134.361 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Literature/Schematics (1)

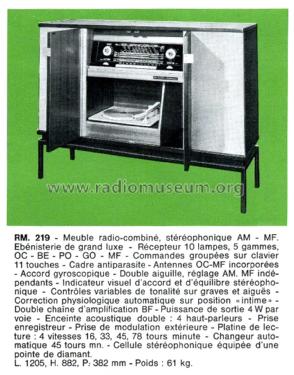

  • -- Original prospect or advert
  • Author
  • Model page created by John Koster. See "Data change" for further contributors.
