Concert

Concert ; Dynacord W. (ID = 323205) Ampl/Mixer

Concert ; Dynacord W. (ID = 323206) Ampl/Mixer
Concert ; Dynacord W. (ID = 167489) Ampl/Mixer Concert ; Dynacord W. (ID = 739028) Ampl/Mixer
Concert ; Dynacord W. (ID = 2566068) Ampl/Mixer Concert ; Dynacord W. (ID = 2566592) Ampl/Mixer
Use red slider bar for more.
Concert ; Dynacord W. (ID = 167489) Ampl/Mixer
Dynacord W.: Concert [Ampl/Mixer] ID = 167489 607x336
Select picture or schematic to display from thumbnails on the right and click for download.
For model Concert, Dynacord (W. Pinternagel); Straubing:

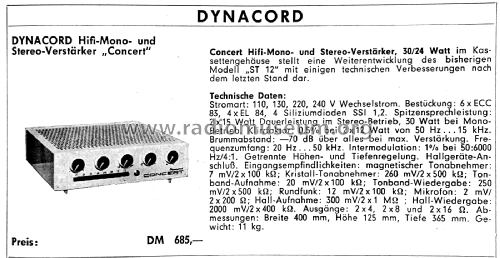

Q= prospectus

Country:  Germany
Manufacturer / Brand:  Dynacord (W. Pinternagel); Straubing
Year: 1963 Category: Audio Amplifier or -mixer
Valves / Tubes 10: ECC83 ECC83 ECC83 ECC83 ECC83 ECC83 EL84 EL84 EL84 EL84
Semiconductors (the count is only for transistors) SSi1.2 SSi1.2 SSi1.2 SSi1.2
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 24 W (30 W max.)
from Radiomuseum.org Model: Concert - Dynacord W. Pinternagel;
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 400 x 125 x 365 mm / 15.7 x 4.9 x 14.4 inch
Notes

Spitzensprechleistung 2 x 15 Watt Dauerleistung im Stereobetrieb. 2 x 12 Watt Sinusleistung im Frequenzbereich 50 Hz...15 kHz bei Klirrfaktor max. 0,5%. Intermodulation: 1% bei 50...6000 Hz / 4:1

5 Eingänge. Drucktastenschalter (Intim-Schalter). Anschluß für Hallgerät. Mikrofoneingänge mit Eingangsübertragern von Sennheiser.

Ausgangsübertrager mit Kerngröße EI78 von WSW Schaffer, keine EI84-Dynacord-Übertrager wie beim Vorgängermodell Stereo 12 ST12

Die Angaben zur Ausgangsleistung variieren, je nach Printmedium, zwischen 12 und 15 Watt pro Kanal. Allerdings ist im Schaltplan eine Spannung von 400V an den an den Anoden der Endröhren angegeben, da sind 15W auch mit den kleineren Übertragern nicht unwahrscheinlich.

In Schweden wurde das Modell Concert unter der Bezeichnung ST14 angeboten.

Preis in Belgien 10,850.00 BFr

Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 685.00 DM

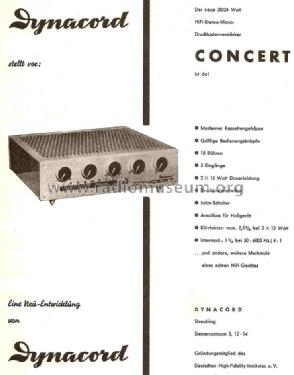

Source of data -- Original prospect or advert
Mentioned in Funkschau (Heft 12 1963, S.782)

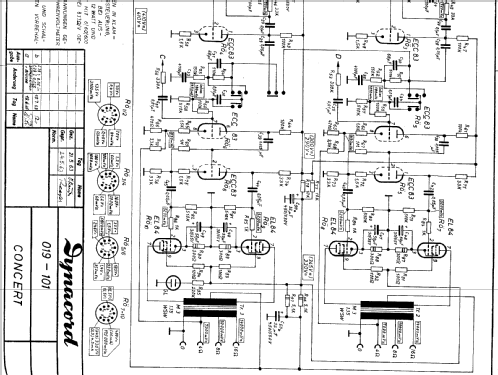

Literature/Schematics (1) -- Schematic
Literature/Schematics (2) Handbuch RFP 1963 (Ausgabe 1963/64 S.633)

Model page created by Hugo Sneyers. See "Data change" for further contributors.



All listed radios etc. from Dynacord (W. Pinternagel); Straubing
Here you find 197 models, 172 with images and 87 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
