• Pays
• Allemagne

• Fabricant / Marque
• Ehrlich, Kurt; Pirna-Copitz (Ostd.)

• Année
• 1961

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 86896

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 1

• Lampes / Tubes
• ECL82

• No. de transistors

• Semi-conducteurs
• Tr.Gl.=Metal-rectif.

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Electrophone avec HP

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 125; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 2 W (qualité inconnue)

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org
• Modèle: Sonni - Ehrlich, Kurt; Pirna-Copitz

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 350 x 180 x 310 mm / 13.8 x 7.1 x 12.2 inch

• Remarques

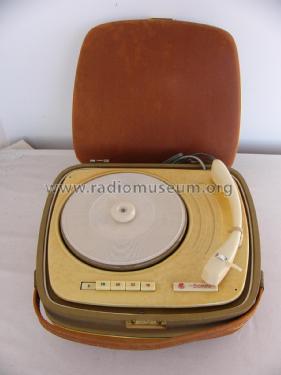

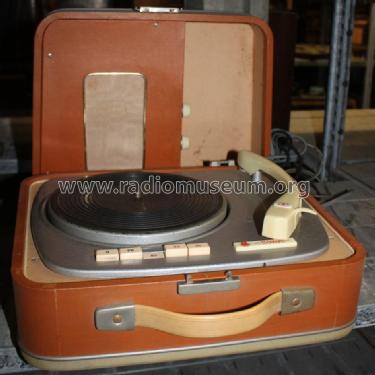

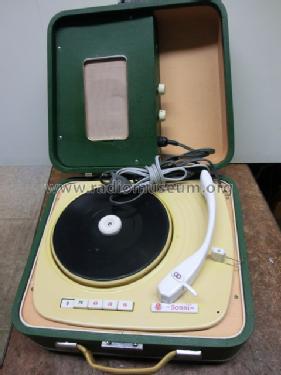

• Phonokoffer mit Einbau-Chassis Cheri. 16/33/45/78 UpM mit Tasten wählbar. Mono-Verstärker im Kofferunterteil, Lautstärke-/Klangregelung und Lautsprecher im Kofferdeckel. Wahlweise umschaltbarer Mono-Kristall-Abtaster (Mikro/Normal) oder Stereo-Kristall-Abtaster einsetzbar.

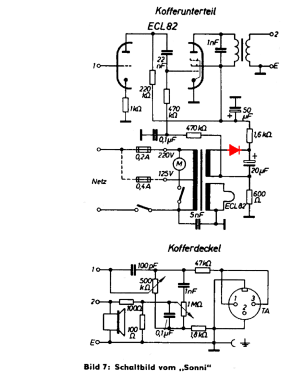

  Achtung: Im Schaltplan ist der Einweg-Gleichrichter nach heutiger Norm verkehrt gepolt eingezeichnet. Am Ende der technischen Unterlagen ist eine korrigierte Version abrufbar.

• Poids net
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• Prix de mise sur le marché
• 340.00 DM

• Source
• Radiokatalog Band 2, Ernst Erb

• Littérature
• -- Original prospect or advert (Funkverlag Hein, Service-CD)

• Schémathèque (2)
• Funkgeschichte der GFGF (Heft 272 (2023) S. 249)

• Auteur
• Modèle crée par Wolfgang Eckardt. Voir les propositions de modification pour les contributeurs supplémentaires.
