Capri 6401 St; Elektroakustik (ID = 53509) Radio

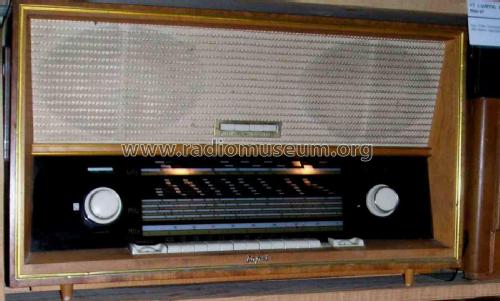

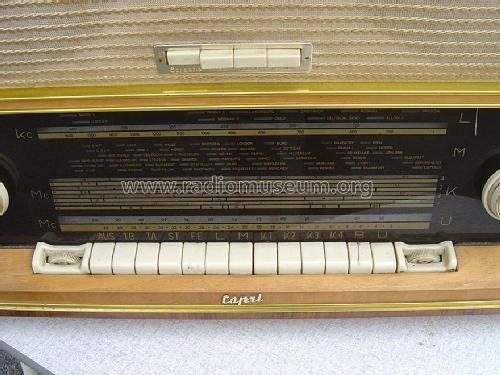

Elektroakustik: Capri 6401 St [Radio] ID = 53509 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Capri 6401 St, Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.):
DDR_Goldpfeil Hartmannsdorf_1962_Capri 6401Sr

Country:  Germany
Manufacturer / Brand:  Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Year: 1966/1967 Category: Broadcast Receiver - or past WW2 Tuner

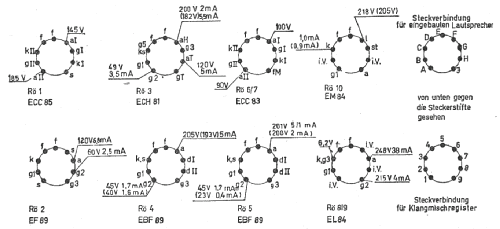

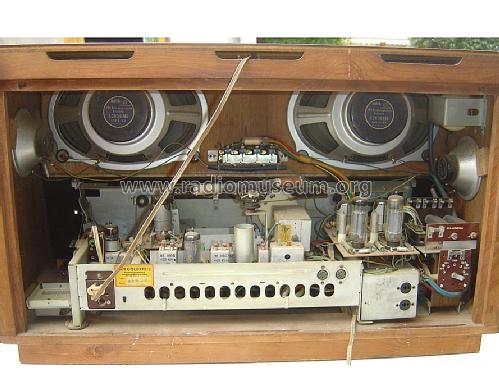

Valves / Tubes 11: ECC85 EF89 ECH81 EBF89 EM84 EM84 EBF89 ECC83 ECC83 EL84 EL84
Main principle Superhet with RF-stage; ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 150; 220 Volt
Loudspeaker 4 Loudspeakers
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Capri 6401 St - Elektroakustik Hartmannsdorf,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 700 x 415 x 295 mm / 27.6 x 16.3 x 11.6 inch
Notes Der Capri 6401 St entspricht elektrisch dem Steuergerät "Antonio 6601", hat aber 4 eingebaute Lautsprecher. Die Ausgangsleistung beträgt 2 x 4 Watt, Klirrfaktor 10%. Eine EM84 zeigt Stereoempfang an. Als Stereodecoder ist optional der StD4 eingebaut. AFC, 4 x KW,
Net weight (2.2 lb = 1 kg) 19.5 kg / 42 lb 15.2 oz (42.952 lb)
Price in first year of sale 925.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967

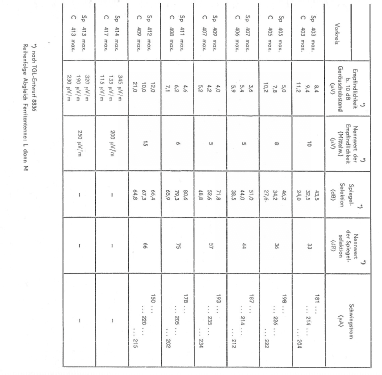

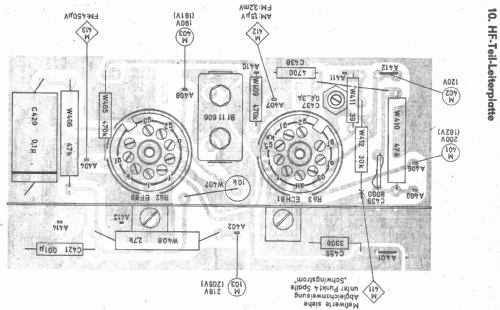

Literature/Schematics (1) Service-DVD Funkverlag B. Hein


All listed radios etc. from Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)
Here you find 46 models, 41 with images and 35 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Elektroakustik: Capri 6401 St
Threads: 3 | Posts: 5
Hits: 1621     Replies: 0
elektroaku: 6401 St; Capri, ein interessanter Fehler.
Wolfgang MICHAEL
15.Jun.09
  1

Hallo liebe Sammlergemeinde.

Ein Capri 6401ST hatte zeitweise bei UKW- Empfang eine Brummstörung. Diese wurde ausgeprägter, wenn der empfangene Sender mit hoher Feldstärke kam. Mit einem schwachen Signal erschien der Brumm leiser. Ursache war eine mangelhafte Verbindung des UKW- Tuners mit Masse, die bei diesen Gerät durch die Verschraubung des Bausteins hergestellt wird. Nach Schaffung einer guten Masseverbindung war der Empfang wieder in Ordnung.

Mit vielen Grüßen.

Wolfgang Michael


Hits: 1861     Replies: 0
elektroaku: 6401 St; Capri
Egon Strampe
07.Jun.08
  1 Empfang auf FM OK. Auf AM starkes Prasseln. Defekt war Trimmer C437.

Hits: 2673     Replies: 2
elmug: 6401 St; Capri, UKW-Sender spiegelverkehrt
Heiner Sann
15.Jul.05
  1 Beim Wiederinbetriebnehmen eines gerade erworbenen Capri 6401 ohne Stereodecoder-Vorrüstung fiel mir auf, daß die Sender von der Skalenseite 100-93MHz spiegelverkehrt empfangen werden, unterhalb der 93MHz aber richtig herum. D.h. die Sender laufen auf einen Punkt zu. Der Kulminationspunkt läßt sich nicht verschieben, obwohl sich der Tuner durchstimmen läßt. Der Wechsel der ECC85 bringt kein anderes Ergebnis. Im Tuner ist eine verstimmungsabhängige Diode als automatische Feinabstimmung. Könnte die diesen Fehler erzeugen? Im Vergleich zu einem Antonio als Referenz scheint auch die Empfangsleistung im Tuner geringer. Die Versorgungsspannung des Tuners wurde überprüft und liegt gering (ca. 5V) unter Norm.
Danke für jeden Hinweis im Voraus. H.S.
Henning Oelkers
16.Jul.05
  2 Hallo, Herr Sann,

Ihre Beschreibung deutet auf folgendes hin ( bei Kapazitiver Abstimmung ):
Der Drehkondensator hat am Skalenanfang ( 87,5 Mhz ) nicht die maximale Kapazität, sondern steht irgendwo in der Mitte.
Zum Überprüfen werden Sie den UKW Tuner öffnen müssen, und prüfen, ob das Rotorpaket bei 87,5 Mhz ganz eingeschwenkt ist, und am anderen Skalenende voll ausgeschwenkt.

Falls Sie das mechanisch korrigieren müssen, kommt anschliessend noch ein Oszillator- und Vorkreisabgleich auf uns zu. Das ist bei sonst funktionierendem Gerät auch ohne Messender hinzukriegen.

Hilfreich wäre ein Foto des ( geöffneten ) Tuners, und natürlich ein Schaltbild zumindest eines ähnlichen Tuners.

Viel Erfolg bis dahin,

Gruß aus Berlin,

Henning Oelkers
Heiner Sann
11.Oct.05
  3 Lieber Herr Oelkers, ich habe den Fehler dank Ihres Tips behoben. Tatsächlich war der Endpunkt des Drehbereiches des Drehko nicht der mechanische Endpunkt. So kann ich jetzt wieder die gesamte Skale anwählen. Nochmals vielen Dank. Heiner Sann

Elektroakustik: Capri 6401 St
End of forum contributions about this model
