• Paese
• Nuova Zelanda-Aotearoa

• Produttore / Marca
• Ensign Radio, The Electric Lamphouse Ltd.; Wellington

• Anno
• 1940 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 345662

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• 6D6 6K8 6D6 6B7 42 80

• Principio generale
• Supereterodina con stadio RF; ZF/IF 465 kHz; 2 Stadi BF

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 50Hz, 230 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 8 inch = 20.3 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Ensign 6V [Mantel] - Ensign Radio, The Electric

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 19 x 11 x 8.5 inch / 483 x 279 x 216 mm

• Annotazioni

• 6-Valve superhet with RF stage dual wave mantel receiver.

  Manufactured by Collier & Beale Ltd for Electric Lamphouse Ltd.

  See also console version Ensign 6V.

• Prezzo nel primo anno
• 26.00 NZ £

• Bibliografia

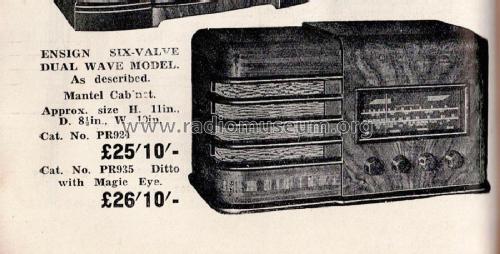

• -- Original prospect or advert (Evening Post 14 September 1940 Page 9)

• Letteratura / Schemi (1)
• More Golden Age of Radio (Page 106)

• Autore
• Modello inviato da Brian Stevens. Utilizzare "Proponi modifica" per inviare ulteriori dati.
