Ersatzstromkreisprüfer ; Euratele, Radio- (ID = 2291935) Equipment

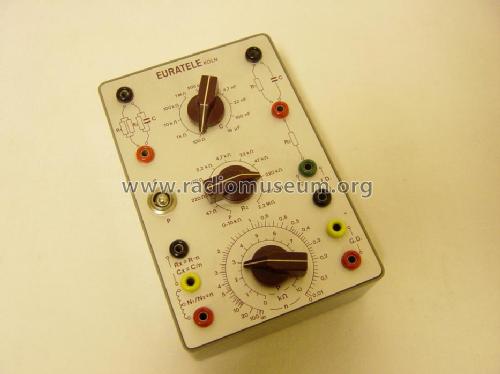

Euratele, Radio-: Ersatzstromkreisprüfer [Equipment] ID = 2291935 1400x1895
Select picture or schematic to display from thumbnails on the right and click for download.
For model Ersatzstromkreisprüfer, Euratele, Radio-Fernlehrinstitut GmbH; Köln

Country:  Germany
Manufacturer / Brand:  Euratele, Radio-Fernlehrinstitut GmbH; Köln
Year: 1955–1965 Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Ersatzstromkreisprüfer - Euratele, Radio-
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 110 x 65 x 170 mm / 4.3 x 2.6 x 6.7 inch
Notes

Ermöglicht die Reihen- bzw. Parallelschaltung interner, abgestufter R bzw. C zum schnellen Gerätetest.

Das Gerät gab es, wie die anderen Euratele-Geräte, nur als Bausatz im Rahmen eines Radiotechnik Fernlehrkurses.

Net weight (2.2 lb = 1 kg) 0.410 kg / 0 lb 14.4 oz (0.903 lb)
Source of data Radiokatalog Band 2, Ernst Erb

Model page created by Klaus Ortwein. See "Data change" for further contributors.



All listed radios etc. from Euratele, Radio-Fernlehrinstitut GmbH; Köln
Here you find 18 models, 18 with images and 17 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Euratele, Radio-: Ersatzstromkreisprüfer
Threads: 1 | Posts: 5
Hits: 1156     Replies: 4
euratele: Bedienungsanleitung
Gerhard Hoffmann
01.Mar.18
  1

Liebe Sammlerkollegen,

ich habe dieses Gerät ersteigern können. Es ist in einem sehr guten Zustand, fast neuwertig.

Hat jemand dafür eine Anleitung, wie ich es bei der Radio-Restauration einsetzen kann?

Porto und Kopierkosten werden natürlich ersetzt.

Vielen Dank schon mal!

Gerhard Hoffmann

Gerald Schiepeck
20.Mar.18
  2

Hallo Herr Hoffmann,

ich habe eine Bedienungsanleitung für das Euratele Röhrenprüfgerät, meinten Sie die?

Viele Grüße

Gerald Schiepeck

Gerhard Hoffmann
20.Mar.18
  3

Hallo Herr Schiepeck,

vielen Dank für Ihre Nachricht.

Nun, ich habe den Ersatzstromkreisprüfer gemeint. Wie kann man dieses Gerät für eine Überprüfung in einem Röhrenradio verwenden? Vielleicht kann mir dafür ein Sammlerkollege hilfestellung geben?

Das Röhrenprüfgerät Model I habe ich des Öfteren erfolgreich eingesetzt.

Viele Grüße aus Ammerndorf

Gerhard Hoffmann

Paul Auer
23.Mar.18
  4

Hallo Herr Hoffmann,

diese Box ist ein "Baustein" aus dem Euratele  Radiotechnik Kurs. Der Kurs ist sehr umfangreich und daher lässt sich der Einsatz der Box nicht auf eine "Bedienungsanleitung" zusammen fassen. Mit dieser Box können Sie z.B eine Brückenschaltung bauen  und sich damit das Wissen um eine Brückenschaltung in der Praxis zu erarbeiten.

Zur Reparatur können Sie die eingebauten Bauelemente verwenden. z..B. Sie haben an einer Röhre ein Kathodenwiderstand und möchten den Arbeitspunkt der Röhre verändern. Nun dann können Sie die Schaltbaren Widerstände oder Potentiometer der Box statt dem vorhanden Kathodenwiderstand verwenden und entsprechend grob oder fein diesen einstellen. Natürlich muss der, wenn vorhandene Kondensator der parallel zu dem Kathodenwiderstand liegt, bei behalten werden. Oder genau an der Stelle haben Sie die  Vermutung das der Kathodenkondensator taub ist, dann können sie einen vorhanden aus der Box parallel schalten unsw.

Natürlich gibt es da Grenzen bezüglich Strom (Belastbarkeit der Widerstände) und Induktivität durch Verbindungsleitungen. Es gibt Schaltung, da führen Zuleitungen zu Brumm oder Schwingungsverhalten und können die Eigenschaften der Schaltung verändern oder verfälschen.

Um es nocheinmal zusammen zu fassen. Die Box dient zum Erarbeiten von Wissen rund um die Elektro und Radiotechnik.

Ein Reparierprofi braucht so etwas  selten, da er die vermutlich defekten Bauelemente am richtigen Platz in der richtigen Größe und Wert überprüft und ersetzt.

Viele Grüße Paul Auer

Gerhard Hoffmann
23.Mar.18
  5

Hallo Herr Auer,

vielen Dank für Ihre ausführliche Beschreibung.

Das Gerät ist also nicht zum Reparieren, sondern nur zum Testen. Das habe ich jetzt so verstanden. So werde ich es auch bei Bedarf benutzen.

Also noch mal vielen Dank und ein schönes Osterfest für Sie.

Gerhard Hoffmann


Euratele, Radio-: Ersatzstromkreisprüfer
End of forum contributions about this model
