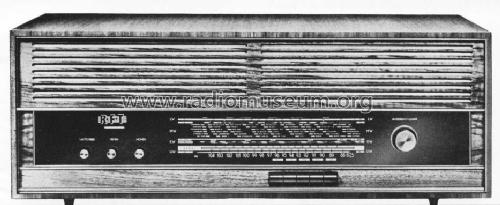

Korvette 8411

Korvette 8411; Funk- und (ID = 509169) Radio

Korvette 8411; Funk- und (ID = 1519134) Radio
Korvette 8411; Funk- und (ID = 292894) Radio Korvette 8411; Funk- und (ID = 292895) Radio
Korvette 8411; Funk- und (ID = 292896) Radio Korvette 8411; Funk- und (ID = 82349) Radio
Korvette 8411; Funk- und (ID = 37895) Radio Korvette 8411; Funk- und (ID = 509580) Radio
Korvette 8411; Funk- und (ID = 509581) Radio Korvette 8411; Funk- und (ID = 509582) Radio
Use red slider bar for more.
Korvette 8411; Funk- und (ID = 292894) Radio
Funk- und: Korvette 8411 [Radio] ID = 292894 894x343
Select picture or schematic to display from thumbnails on the right and click for download.
For model Korvette 8411, Funk- und Feinmechanik Neustadt/Glewe, VEB(K) (Ostd.)

Country:  Germany
Manufacturer / Brand:  Funk- und Feinmechanik Neustadt/Glewe, VEB(K) (Ostd.)
alternative name

VEB(K) Funkmechanik; Neustad
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner

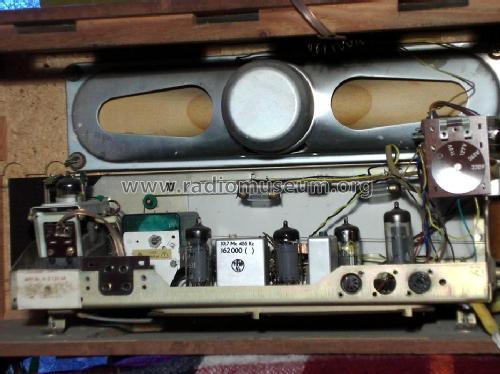

Valves / Tubes 7: ECC85 ECH81 EBF89 or EAF801 EABC80 EM84 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.6 W (undistorted)
from Radiomuseum.org Model: Korvette 8411 - Funk- und Feinmechanik
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 710 x 265 x 145 mm / 28 x 10.4 x 5.7 inch
Notes

Gehäusevariante von  Korvette 8311 mit symmetrischem Gehäuse, UKW bis 100 MHz.  Lautsprecher Typ OPD 386 (AE504H) für 4VA, oval 400x100 mm.

Es gibt weitere Modelle der Korvette-Reihe (83xx bzw. 84xx) mit Ferritantenne und erweitertem UKW-Bereich (104 bzw. 108 MHz) hauptsächlich für Export.

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 450.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (167B)
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Funk- und Feinmechanik Neustadt/Glewe, VEB(K) (Ostd.)
Here you find 36 models, 31 with images and 20 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
