Einheitssuper RFT-Super 4U62 (T) Pressstoff

Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 602225) Radio

Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 602224) Radio

Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 5291) Radio
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 147161) Radio Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 147162) Radio
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 147163) Radio Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 91560) Radio
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 109604) Radio Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 20982) Radio
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 309132) Radio Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 309133) Radio
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 903500) Radio Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 903501) Radio
Use red slider bar for more.
Einheitssuper RFT-Super 4U62 ; Funkwerk Dresden, (ID = 147161) Radio

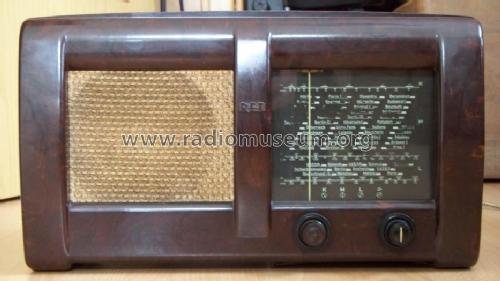

Funkwerk Dresden,: Einheitssuper RFT-Super 4U62 [Radio] ID = 147161 933x630
Select picture or schematic to display from thumbnails on the right and click for download.
For model Einheitssuper RFT-Super 4U62 (T) Pressstoff, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH11 UBF11 UCL11
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
For this equipment or parts of it there are currently classified advertisements.
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Einheitssuper RFT-Super 4U62 [Pressstoff] - Funkwerk Dresden, VEB, RFT
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 490 x 220 x 280 mm / 19.3 x 8.7 x 11 inch
Notes

Das Modell wurde bei Stern-Radio Leipzig als "RFT-Einheitssuper 4U62" entwickelt und gebaut und stellt eine Weiterentwicklung des 4U61 dar. Die Produktion wurde verlagert zu Funkwerk Dresden und Stern-Radio Staßfurt.

3 Varianten des Netzteils sind bekannt: UY11 oder Trockengleichrichter (Zusatz (T), ohne/mit Heißleiter.  Auch in Holzgehäuse.

Der Name "Standardsuper" wurde für nach 1945 entwickelte Superhet-Empfänger in den "westlichen Besatzungszonen" verwendet und ist gelegentlich in der Literatur für die Geräte aus der SBZ/DDR zu finden (z.B. Lange/Nowisch B.III unter "Gemeinschafts-Empfänger").

Net weight (2.2 lb = 1 kg) 6.3 kg / 13 lb 14 oz (13.877 lb)
Price in first year of sale 245.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 (Pfau, Radiogeschichte(n))
