Einheitssuper RFT-Super 4U62 (T) Holzgehäuse

Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 507699) Radio

Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 2079690) Radio

Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 2079691) Radio

Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 2079692) Radio
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509613) Radio Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509614) Radio
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509695) Radio Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509615) Radio
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509616) Radio Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509696) Radio
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509697) Radio Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 105168) Radio
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 105169) Radio Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 105170) Radio
Use red slider bar for more.
Einheitssuper RFT-Super 4U62 ; Stern-Radio Staßfurt (ID = 509613) Radio
Stern-Radio Staßfurt: Einheitssuper RFT-Super 4U62 [Radio] ID = 509613 933x545
Select picture or schematic to display from thumbnails on the right and click for download.
For model Einheitssuper RFT-Super 4U62 (T) Holzgehäuse, Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

Country:  Germany
Manufacturer / Brand:  Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...
alternative name

Fernsehgerätewerk Staßfurt
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH11 UBF11 UCL11 or UEL51 UY11 or
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Einheitssuper RFT-Super 4U62 [Holzgehäuse] - Stern-Radio Staßfurt, VEB, RFT

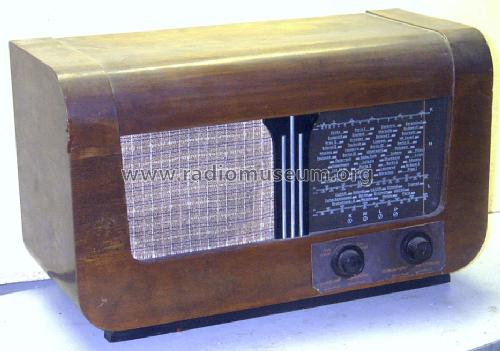

Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 500 x 280 x 250 mm / 19.7 x 11 x 9.8 inch
Notes

Weiterentwicklung des "RFT-Einheitssupers" 4U61. Parallel gefertigt in Funkwerk Dresden und Stern-Radio Leipzig (Entwicklungsort).

3 Varianten des Netzteils existieren: UY11 oder Tr.Gl.(Zusatz T), mit oder ohne Heißleiter. Als die UEL51 ausreichend zur Verfügung stand, wurde sie statt der UCL11 eingesetzt. Auch in Pressstoffgehäuse gebaut.

Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)

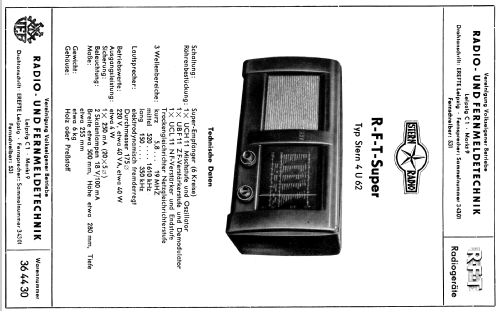

Source of data Radiokatalog Band 2
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967
Literature/Schematics (1) -- Schematic

Model page created by Detlef Kraus. See "Data change" for further contributors.
