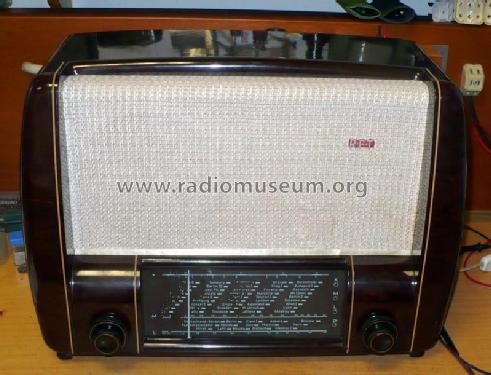

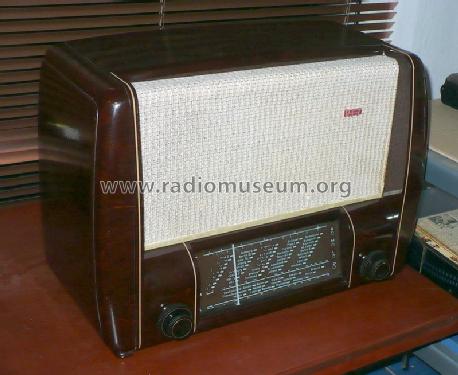

RFT - Super 4U64

RFT - Super 4U64; Funkwerk Dresden, (ID = 4948) Radio

RFT - Super 4U64; Funkwerk Dresden, (ID = 2079885) Radio

RFT - Super 4U64; Funkwerk Dresden, (ID = 2290155) Radio
RFT - Super 4U64; Funkwerk Dresden, (ID = 2340674) Radio RFT - Super 4U64; Funkwerk Dresden, (ID = 252380) Radio
RFT - Super 4U64; Funkwerk Dresden, (ID = 252381) Radio RFT - Super 4U64; Funkwerk Dresden, (ID = 252382) Radio
RFT - Super 4U64; Funkwerk Dresden, (ID = 252383) Radio RFT - Super 4U64; Funkwerk Dresden, (ID = 666281) Radio
RFT - Super 4U64; Funkwerk Dresden, (ID = 1472071) Radio RFT - Super 4U64; Funkwerk Dresden, (ID = 1472074) Radio
RFT - Super 4U64; Funkwerk Dresden, (ID = 1472090) Radio
Use red slider bar for more.
RFT - Super 4U64; Funkwerk Dresden, (ID = 2340674) Radio
Funkwerk Dresden,: RFT - Super 4U64 [Radio] ID = 2340674 1400x1149
Select picture or schematic to display from thumbnails on the right and click for download.
For model RFT - Super 4U64, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.):
Serien Nr. 44046 mit Trockengleichrichter und UCL11 Leihgabe an Freunde der Staßfurter Rundfunk- und Fernsehtechnik e.V.

Country:  Germany
Manufacturer / Brand:  Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Year: 1951–1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH11 UBF11 UCL11
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)

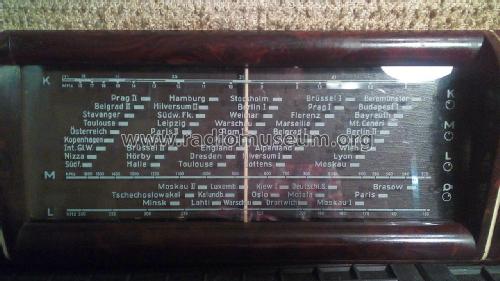

Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: RFT - Super 4U64 - Funkwerk Dresden, VEB, RFT
Material Bakelite case
Shape Tablemodel, low profile (big size).
Notes

Vorbereitet für UKW-Vorsatzgerät 1U14.

Price in first year of sale 300.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Funk-Technik (FT) (5309)
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
