Orienta 1

Orienta 1 ; Funkwerk Dresden, (ID = 1717953) Radio
Orienta 1 ; Funkwerk Dresden, (ID = 1717990) Radio
Use red slider bar for more.
Orienta 1 ; Funkwerk Dresden, (ID = 1717990) Radio
Funkwerk Dresden,: Orienta 1 [Radio] ID = 1717990 933x1282
Select picture or schematic to display from thumbnails on the right and click for download.
For model Orienta 1, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.):
Werbung 1955

Country:  Germany
Manufacturer / Brand:  Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH81 EBF80 EBF80 EL84 EM11 EZ80
Main principle Superheterodyne (common); ZF/IF 468 kHz; Export model
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker 2 Loudspeakers / Ø 20 cm = 7.9 inch
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Orienta 1 - Funkwerk Dresden, VEB, RFT
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 580 x 380 x 290 mm / 22.8 x 15 x 11.4 inch
Notes

Zur Leipziger Messe 1954, 1955 und 1956 wird vom Funkwerk Dresden das Modell "Orienta" vorgestellt als Exportgerät - siehe hier Orienta M und Orienta L.

1955 wird aus bisher nicht nachvollziehbaren Gründen der Modellname Orienta 1 verwendet. Es handelt sich aber mit Sicherheit immer um die gleichen Orienta-Modelle.

Das Holzgehäuse entspricht dem des Modells Zwinger 2, aber mit veränderter Gehäusefront (Schallwand, KW-Lupe, Mag. Auge, z.T. farbige Schildpattfolie) und Skala. Genauere Angaben zu den Orienta-Modellen über weitere Änderungen an Gehäuse, Skala, Wellenbereiche, Lautsprecher sind bisher nicht bekannt.

Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 476.00 Mark
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

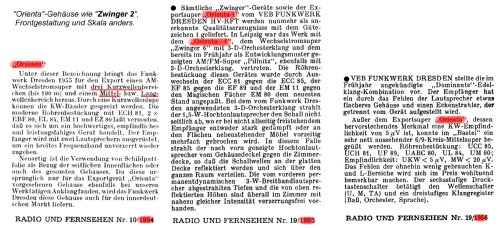

Literature/Schematics (1) Radio und Fernsehen (DDR) (1955, H.19 (1954, H.10; 1956, H.19))
