Ultra Planet 60W

Ultra Planet 60W; Gerufon-Radio Walter (ID = 35160) Radio

Ultra Planet 60W; Gerufon-Radio Walter (ID = 535996) Radio
Ultra Planet 60W; Gerufon-Radio Walter (ID = 7115) Radio Ultra Planet 60W; Gerufon-Radio Walter (ID = 156438) Radio
Ultra Planet 60W; Gerufon-Radio Walter (ID = 70506) Radio Ultra Planet 60W; Gerufon-Radio Walter (ID = 37768) Radio
Ultra Planet 60W; Gerufon-Radio Walter (ID = 156437) Radio Ultra Planet 60W; Gerufon-Radio Walter (ID = 200003) Radio
Ultra Planet 60W; Gerufon-Radio Walter (ID = 200004) Radio Ultra Planet 60W; Gerufon-Radio Walter (ID = 200006) Radio
Ultra Planet 60W; Gerufon-Radio Walter (ID = 200007) Radio Ultra Planet 60W; Gerufon-Radio Walter (ID = 469058) Radio
Use red slider bar for more.

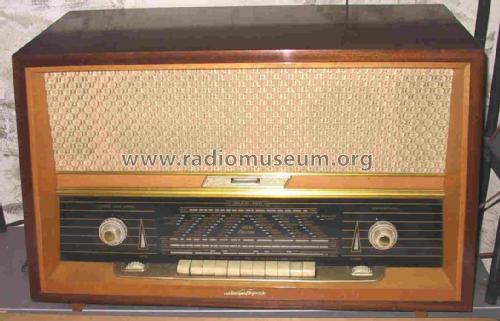

Ultra Planet 60W; Gerufon-Radio Walter (ID = 7115) Radio
Gerufon-Radio Walter: Ultra Planet 60W [Radio] ID = 7115 1087x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Ultra Planet 60W, Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)

Country:  Germany
Manufacturer / Brand:  Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 EF89 EF89 EF80 EM84 EAA91 ECH81 EBF89 EF86 EL84 EZ81
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Ultra Planet 60W - Gerufon-Radio Walter Velten KG
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 740 x 450 x 350 mm / 29.1 x 17.7 x 13.8 inch

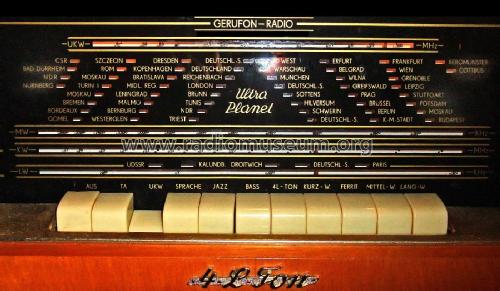

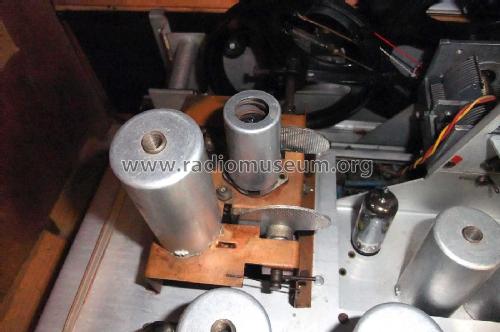

Notes Ein sogenannter Großsuper mit 4 L-Ton. Sehr interessanter Antrieb: durch Betätigung des UKW-Wellenschalters wird über einen zusätzlichen Seilzug mechanisch die AM/FM-Umschaltung betätigt. Dadurch bewegen sich alternativ die unterschiedlichen Seilantriebe zur Abstimmung einschließlich der Skalenzeiger.
Net weight (2.2 lb = 1 kg) 22 kg / 48 lb 7.3 oz (48.458 lb)
Price in first year of sale 765.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967


All listed radios etc. from Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)
Here you find 39 models, 28 with images and 35 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Gerufon-Radio Walter: Ultra Planet 60W
Threads: 1 | Posts: 2
Hits: 1739     Replies: 1
gerufon: 60W (60 W); Ultra Planet
Klaus-Hartwig Müller
02.Dec.08
  1

Ergänzung Anzahl Kreise : FM 11Kreise ,

Quelle:Die Geschichte der Rundfunkindustrie der DDR ;Band 1 ,Seite 276

           Funkverlag Bernhard Hein ,3.Auflage 2003

Wolfgang Eckardt
02.Dec.08
  2

Guten Tag Herr Müller,

schön, dass Sie die noch vorhandenen Lücken in der Datenbank des Radiomuseum entdecken und diese auch füllen wollen. Es wäre aber sicher der bessere Weg, wenn Sie das entsprechende Modell aufrufen und dann  unten im Bild "Änderungsvorschl. anbringen" anklicken, falls notwendig (nur, wenn bereits einmal Änderungen vorgenommen wurden) in der nächsten Maske nochmals  oben anklicken "Erweiterung/Änderung anbringen". Dann öffnet sich die Änderungsmaske und Sie können in dem ensprechenden  Feld Ihre Daten ergänzen bzw. bei falschen Werten auch berichtigen. Nachdem Sie im unteren Feld noch eine kurze Begründung (Quelle) für die Administratoren eingetragen haben, können Sie den Vorgang mit GO und in der folgenden Maske nach Kontrolle erneut mit GO Ihren Beitrag beenden.

Ein angenehmer "Nebeneffekt": Sie verbessern so Ihr UACS-Punktekonto, mit der einfachen "Meldung im Forum" nicht.

Mit freundlichen Hobbygrüßen

Wolfgang Eckardt


Gerufon-Radio Walter: Ultra Planet 60W
End of forum contributions about this model
