Spitzen Super 163W Ferritantenne drehbar
Graetz, Altena (Westfalen)
- Country
- Germany
- Manufacturer / Brand
- Graetz, Altena (Westfalen)
- Year
- 1952
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 75191
Originalplan
Originalplan

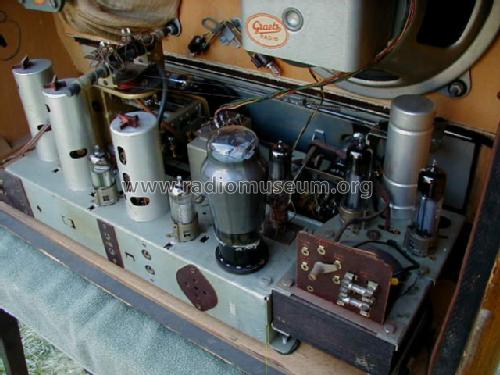

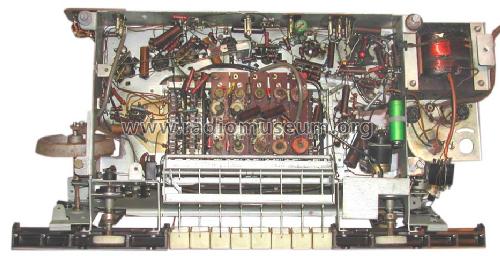

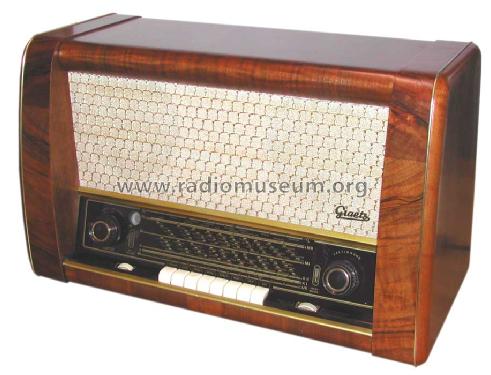

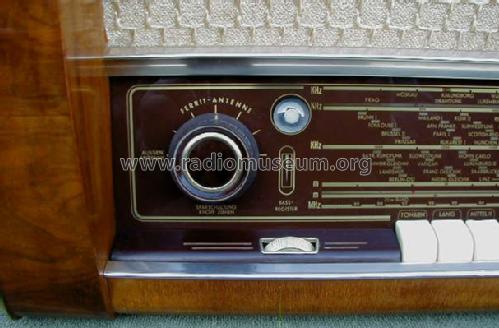

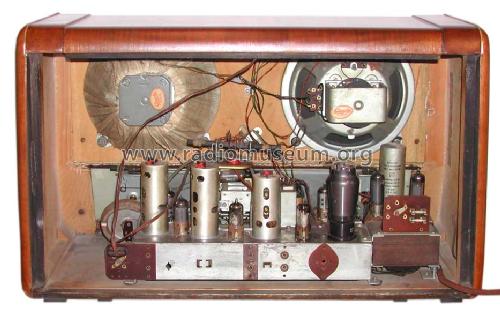

Eigenes Bild.
Eigenes Bild.
Eigenes Bild.
Eigenes Bild.
Eigenes Bild.
Eigenes Bild.
Eigenes Bild.
Eigenes Bild.

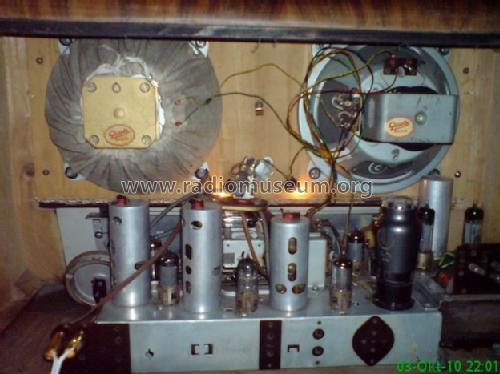

aus ebay, mit Erlaubnis des Verkäufers em85
aus ebay, mit Erlaubnis des Verkäufers em85
aus ebay, mit Erlaubnis des Verkäufers em85
Werbung in der Funk-Technik 1952 / Heft 19
LS-Bespannung neu
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 11
- Main principle
- Superheterodyne (common); ZF/IF 472/10700 kHz; 2 AF stage(s)
- Tuned circuits
- 10 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers / Ø 22 cm = 8.7 inch
- Power out
- 6 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Spitzen Super 163W [Ferritantenne drehbar] - Graetz, Altena Westfalen
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 660 x 400 x 310 mm / 26 x 15.7 x 12.2 inch
- Notes
- Gerät verfügt über 2 Kurzwellen- und 2 Mittelwellenbereiche; AM 3-fach abgestimmt und stetige Bandbreitenregelung, Ferritantenne für Mittelwelle drehbar und abschaltbar; Netz - Sparschaltung und jeweils einen elektrodynamischen und permantdynamischen Lautsprecher. Tastensatz TA-L-M2-M1-K2-K1-UK-AUS; gebaut bis Gerätenummer 414101.
- Net weight (2.2 lb = 1 kg)
- 18 kg / 39 lb 10.4 oz (39.648 lb)
- Price in first year of sale
- 498.00 DM
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Jens Dehne. See "Data change" for further contributors.
- Other Models
-
Here you find 773 models, 694 with images and 593 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Graetz, Altena (Westfalen)
Collections
The model Spitzen Super is part of the collections of the following members.
Forum contributions about this model: Graetz, Altena: Spitzen Super 163W
Threads: 1 | Posts: 1
Hallo Radiofreunde,
diese frühe Version des 163W wurde auch ohne drehbare Ferritstabantenne (fest montiert) gefertigt (Modell ID 75193). Hier wirkt die Ferritantenne auf den Mittelwellenbändern und ist nicht abschaltbar. Äußerlich erkennbar an den fehlenden Markierungen auf der Skalenscheibe hinter dem Lautstärkeregler. Die Schaltung ist in diesem AM-Bereich geringfügig modifiziert.
Viel Spaß beim Radiohören!
Jens Dehne
diese frühe Version des 163W wurde auch ohne drehbare Ferritstabantenne (fest montiert) gefertigt (Modell ID 75193). Hier wirkt die Ferritantenne auf den Mittelwellenbändern und ist nicht abschaltbar. Äußerlich erkennbar an den fehlenden Markierungen auf der Skalenscheibe hinter dem Lautstärkeregler. Die Schaltung ist in diesem AM-Bereich geringfügig modifiziert.
Viel Spaß beim Radiohören!
Jens Dehne
Jens Dehne, 27.Dec.04
