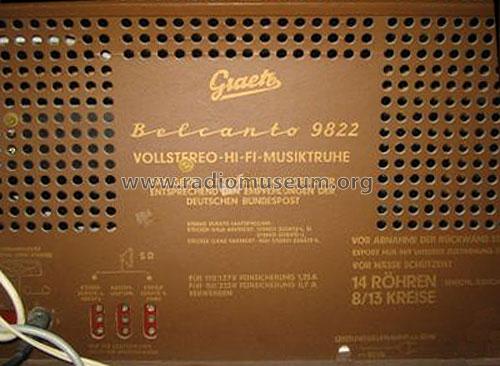

Belcanto 9822 1959
Graetz, Altena (Westfalen)
- Country
- Germany
- Manufacturer / Brand
- Graetz, Altena (Westfalen)
- Year
- 1959/1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 22230
aus Reparaturdienst-Liste
Q: Graetz, Produkt-Katalog 1959/60
Q: Graetz, Produkt-Katalog 1959/60
Q: Graetz, Service-Manual 10.59
Q: Graetz, Service-Manual 10.59
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 13
- Number of Transistors
- Semiconductors
- B250C125
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Details
- Changer (Record changer)
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 150; 220 Volt
- Loudspeaker
- 6 Loudspeakers
- Power out
- 14 W (undistorted)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Belcanto 9822 [1959] - Graetz, Altena Westfalen
- Shape
- Console with Push Buttons.
- Dimensions (WHD)
- 1490 x 880 x 460 mm / 58.7 x 34.6 x 18.1 inch
- Notes
- Ferritantenne. Bandbreite schaltbar. Phono-Chassis = Perpetuum-Ebner, Rex-Deluxe - Stereo.
- Net weight (2.2 lb = 1 kg)
- 70 kg / 154 lb 3 oz (154.185 lb)
- Price in first year of sale
- 1,178.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1959/60
- Mentioned in
- Funk-Technik (FT) (9/1959, S. 292, 293 / Beschreibung (Stereo-Verstärker), Schema)
- Literature/Schematics (1)
- -- Original-techn. papers. (Service-Manual 10.59)
- Other Models
-
Here you find 770 models, 690 with images and 593 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Graetz, Altena (Westfalen)
Collections
The model Belcanto is part of the collections of the following members.
Forum contributions about this model: Graetz, Altena: Belcanto 9822
Threads: 1 | Posts: 4
Guten Abend,
ich bin seit gestern Mitglied im Radiomuseum.
Ich habe versucht die Bedienungsanleitung für die Musiktruhe Belcanto 9822 der Fa. Graetz als pdf-Datei hochzuladen. Leider wurde der Dateiformat nicht akzeptiert, als erfolglos.
Wenn jemand hier im Forum ebenfalls eine solche Musiktruhe besitzt und Interesse hat sich mit mir über die technischen, modellspezifischen Eigenschaften auzutauschen, würde ich mich über eine Info freuen.
Viele Grüße Ulrich Krumbein
ich bin seit gestern Mitglied im Radiomuseum.
Ich habe versucht die Bedienungsanleitung für die Musiktruhe Belcanto 9822 der Fa. Graetz als pdf-Datei hochzuladen. Leider wurde der Dateiformat nicht akzeptiert, als erfolglos.
Wenn jemand hier im Forum ebenfalls eine solche Musiktruhe besitzt und Interesse hat sich mit mir über die technischen, modellspezifischen Eigenschaften auzutauschen, würde ich mich über eine Info freuen.
Viele Grüße Ulrich Krumbein
Ulrich Krumbein, 02.Nov.06
