Grazia 1131

Grazia 1131; Graetz, Altena (ID = 331279) Radio

Grazia 1131; Graetz, Altena (ID = 533862) Radio

Grazia 1131; Graetz, Altena (ID = 533868) Radio

Grazia 1131; Graetz, Altena (ID = 331280) Radio

Grazia 1131; Graetz, Altena (ID = 533863) Radio

Grazia 1131; Graetz, Altena (ID = 533865) Radio

Grazia 1131; Graetz, Altena (ID = 533866) Radio

Grazia 1131; Graetz, Altena (ID = 533867) Radio

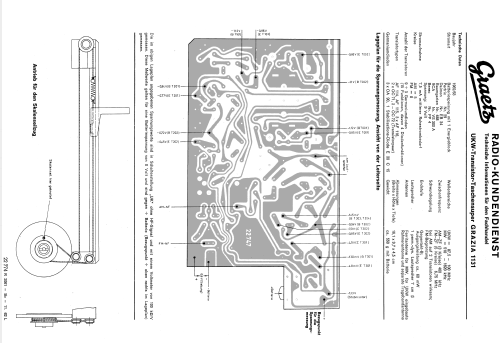

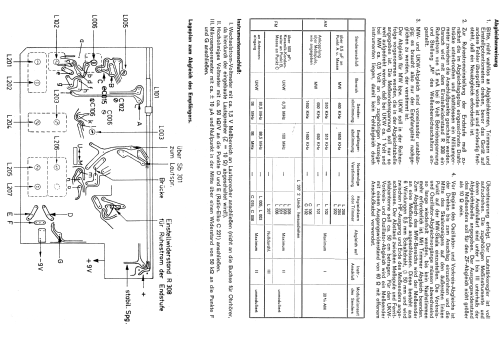

Grazia 1131; Graetz, Altena (ID = 1869375) Radio

Grazia 1131; Graetz, Altena (ID = 1869376) Radio
Grazia 1131; Graetz, Altena (ID = 525664) Radio Grazia 1131; Graetz, Altena (ID = 1363005) Radio
Grazia 1131; Graetz, Altena (ID = 727552) Radio Grazia 1131; Graetz, Altena (ID = 727551) Radio

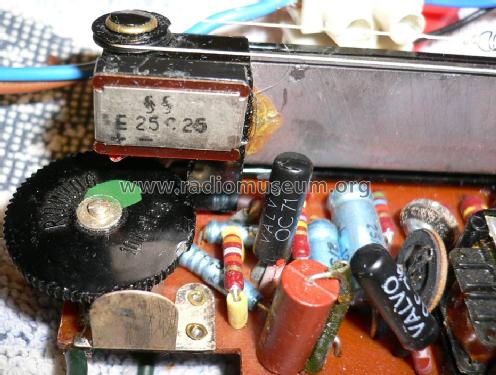

Grazia 1131; Graetz, Altena (ID = 1447897) Radio Grazia 1131; Graetz, Altena (ID = 1447899) Radio
Grazia 1131; Graetz, Altena (ID = 30123) Radio Grazia 1131; Graetz, Altena (ID = 525667) Radio
Grazia 1131; Graetz, Altena (ID = 30122) Radio Grazia 1131; Graetz, Altena (ID = 525665) Radio
Use red slider bar for more.
Grazia 1131; Graetz, Altena (ID = 525664) Radio
Graetz, Altena: Grazia 1131 [Radio] ID = 525664 900x522
Select picture or schematic to display from thumbnails on the right and click for download.
For model Grazia 1131, Graetz, Altena (Westfalen)

Country:  Germany
Manufacturer / Brand:  Graetz, Altena (Westfalen)
Year: 1961–1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF116 AF116 AF116 OC71 OC71 OC72 OC72 OA90 OA90
Main principle Superheterodyne (common); ZF/IF 460/6750 kHz
Tuned circuits 5 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out 0.22 W (unknown quality)
from Radiomuseum.org Model: Grazia 1131 - Graetz, Altena Westfalen
Material Leather / canvas / plastic - over other material
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 161 x 97 x 45 mm / 6.3 x 3.8 x 1.8 inch
Notes

Die UKW-Antenne bildet die Trageschlaufe.
Das Design zu diesem Gerät entwarf der bekannte Industriedesigner Peter Raacke.

Zwei Ausführungen der Endstufe: 1) ohne Ausgangstrafo (SB-ID=331279)+Ls 28 Ohm                                                          2) mit Ausgangstrafo    (SB-ID=533862)+Ls  8 Ohm

Innerhalb des Prod.-Zeitraumes Übergang von Ausf.1) zu  Ausf.2).



Net weight (2.2 lb = 1 kg) 0.6 kg / 1 lb 5.1 oz (1.322 lb)
Price in first year of sale 198.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb
Mentioned in Handbuch RFP 1963
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Funk-Technik (FT) (11/1961, S. 389, 390 / Messebericht Hannover, Schema)


All listed radios etc. from Graetz, Altena (Westfalen)
Here you find 754 models, 668 with images and 583 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Graetz, Altena: Grazia 1131
Threads: 2 | Posts: 2
Hits: 862     Replies: 0
graetz: Graetz Grazia 1131 kl. Rep.Bericht
Gerhard Härtl
21.Oct.16
  1

Hallo

Habe obengenanntes Radio bei Ebay ersteigert Optik sehr gut Handschlaufe ist ja Antenne ebenfalls

sehr gut.

Beim einschalten kein Ton im Lautsprecher,mit Signalverfolger Vorstufe und Endstufe überprüft in

Ordnung,es ist die Ausführung ohne Endstufenübertrager nur Treibertrafo.

Signalverfolger ZF überprüft Ton sehr schwach zu hören.

Spannungsmessung ZF Transistoren T4 AF116 in Ordnung T5 AF116 Spannungen stimmen nicht.

Beide Transistoren mit Ohm-Meter gemessen in der Schaltung beide gleiche Werte.

Danach habe ich beide Transistoren nach Masse gemessen Emitter des T5 hatte 28 Ohm nach Masse.

Den Masse Anschluss des Gehäuses des T5 AF116 abgelötet, Geät eingeschaltet spielt wieder super.

Transistor T5 AF116 hatte eine Masseschluss im Gehäuse zum Emitter.

MfG

Gerhard Härtl




Hits: 1671     Replies: 0
graetz: 1131; Grazia -Zwei verschiedene NF-Schaltungen
Klaus-Hartwig Müller
26.Apr.13
  1

Guten Tag.

Zugegeben - mir ist erst nach Erwerb eines zweiten Gerätes Grazia1131-und notwendigem Eingriff-  aufgefallen,daß es bei diesem Modell zwei Schaltungsversionen bezügl.der NF-Endstufe und dementsprechend deutlich veränderter Konfiguration der gesamten Leiterplatte gibt.

Gerät 1 mit Produktions-Serien-Nr.999355 :Gegentakt B-Endstufe mit Treiber - und   Ausgangsübertrager (2xOC72). Schaltbild siehe hier

Gerät 2 mit Produktions-Serien-Nr.987758 :"Eisenlose" Gegentakt-Endstufe (2xOC72) mit dementspr. Treibertrafo (2 Sekundärwicklungen).Schaltbild siehe hier

Auf Grundlage der o.g. Serien-Nummern könnte wohl Gerät 1 zeitlich nachfolgend dem Gerät 2 gefertigt worden sein. Vorh.Unterlagen zum Gerät 1(Techn.Informationen für den Fachhandel) sind offensichtlich dem Jahr 1962 zuzuordnen-weitere diesbezügl.Infos dazu liegen mir nicht vor.

Meine Frage ist :

Was könnte den Hersteller dazu bewogen haben,diese Schaltungsänderungen vorzunehmen ? Vor allem auch vermutlich dahingehend,daß die m.E. mit Treiber-+Ausgangstrafo (+Spannungsstabilisierung mit Selen-GR E30C15K)  aufwändigere Version erst später realisiert wurde.

Mit Dank im Voraus für die Beantwortung meines Anliegens

und Gruss

Klaus-Hartwig Müller
