Melodia 4R 3345

Graetz, Altena (Westfalen)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1954/1955
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 1748

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 6
  • Numero di transistor
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 127; 220; 240 Volt
  • Altoparlante
  • 3 altoparlanti
  • Potenza d'uscita
  • 6 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Melodia 4R 3345 - Graetz, Altena Westfalen
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 624 x 392 x 280 mm / 24.6 x 15.4 x 11 inch
  • Annotazioni
  • Drehbare Ferritantenne für LW und MW, Antennenwähler; 4-R-Rundstrahl-Raumklang-System. Sparschaltung durch Umschalten auf einen Wicklungsabgriff zur reduzierten Anodenspannung, damit zur Verringerung des Anodenstromes und somit der Leistungsaufnahme.
  • Peso netto
  • 12.6 kg / 27 lb 12.1 oz (27.753 lb)
  • Prezzo nel primo anno
  • 378.00 DM

 Collezioni | Musei | Letteratura

Collezioni

Il modello Melodia 4R fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Graetz, Altena: Melodia 4R 3345

Argomenti: 5 | Articoli: 15

Wo ist die Sicherung in diesem Radio zu finden?

Gerhard Grieb, 25.May.19

Weitere Posts (2) zu diesem Thema.

Kann mir jemand einen Reparaturtipp geben?

Graetz Melodia 4 R schwingt zeitweise in der ZF-Stufe auf UKW. Wiedergabe hört sich dann an wie eine total verbogene ZF-Durchlaßkurve. Kommt man mit der Prüfspitze oder auch nur mit einem metallenem Gegenstand an die Anode der EF 85 spielt das Gerät sofort völlig normal und bleibt auch so. Nach totaler Abkühlung über Nacht wiederholt sich das Spiel. Neutralisations-Cs der EF 85 gewechselt, alle Röhren und die Papierkondis ebenso, bin nun am Ende mit meinem Latein. Kennt zufällig jemand diesen Fehler?

Freue mich über jeden Hinweis.

Georg Kniffki

Georg Kniffki † 2015, 06.Jan.15

Weitere Posts (6) zu diesem Thema.

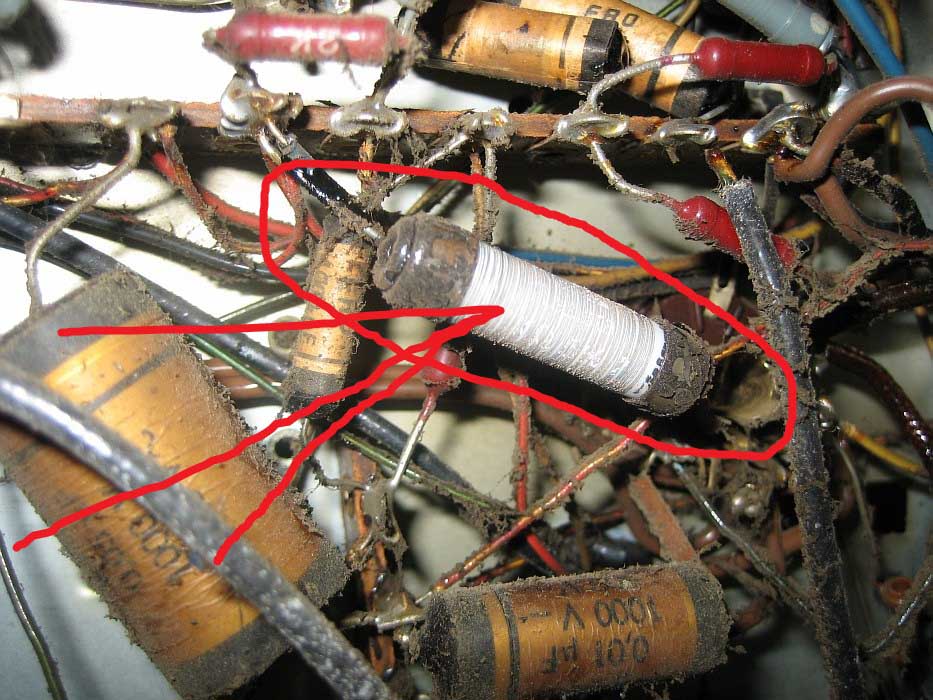

Bei einem Gerät dieses Types von einem Bekannten heizten zwar die Röhren, aber die Anodenspannung fehlte an allen Röhren, außer an der NF-Endpentode. Der Fehler war dadurch relativ schnell gefunden. Der Widerstand R 150, ein Drahtwiderstand von 1 kOhm war durchgebrannt (siehe Foto). Nach Ersatz war der Fehler behoben und die anderen Röhren hatten wieder ihre Anodenspannung. Bevor das Gerät wieder zum Einsatz kommt, muss natürlich noch eine gründliche Überprüfung (z.B. Koppel-Kondensatoren usw.) erfolgen. Wie auf dem Foto erkennbar, ist auch noch eine gründliche Reinigung durchzuführen. Einiges an Arbeit steht also noch an. Interessant, wenn auch häufiger zu sehen, ist die Brummkompensation, in dem die Anodenströme der anderen Röhren gegenphasig zum Anodenstrom der NF-Endpentode durch den Ausgangs-NF-Übertrager (Trafo) fließen und sich somit Brummen auf der Versorgungsspannung aufhebt bzw. reduziert. H.M.

Allegati

Heiko zur Mühlen, 02.Dec.11

Weitere Posts (1) zu diesem Thema.



Hallo zusammen,

an meinem Melodia 4R ist die obere Zierleiste mit der untern Zierleiste mit einer Litze verlötet, auf beiden Seiten gleich, zu welchem Zweck wurde das getan ?

Die UKW - Antenne ist mit Litzen ausgeführt, und hat keine Verbindung zu den Zierleisten.

Für Antworten besten Dank

Grüße aus Blumberg

Dietmar Luppold

Dietmar Luppold, 17.Apr.10

Weitere Posts (3) zu diesem Thema.

Hallo, bekomme beim Melodia 4R den 50-Hz Brumm nicht unterdrückt. Er ist beim Linksanschlag des Lautstärkeregelers am stärksten und nimmt mit zunehmender aufgedrehter Lautstärke geringfügig ab. Bei aufgeregeltem Bass ist auf dem Oszilloskop noch die 50 Hz-Schwingung erkennbar, die sich aber mit Verminderung der tiefen Frequenzen erhöht. Auch ist die Wirkung des Bassreglers unbetriedigend.
Ich verstehe auch die Funktion des RC-Netzwerkes nicht so recht. Bitte um Hinweise
Mit freundlichen Grüßen Hans Jürgen Heider

Hans Jürgen Heider, 26.Mar.08

Weitere Posts (3) zu diesem Thema.
