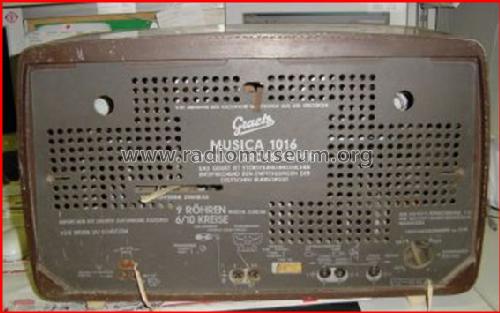

Musica 1016

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1961/1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 23750

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/6750 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 150; 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 8 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musica 1016 - Graetz, Altena Westfalen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 580 x 355 x 255 mm / 22.8 x 14 x 10 inch
  • Notes
  • Ferritantenne dreh - und schaltbar. 2 Endstufen je 4 W, Parallelbetrieb bei Mono.
  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 378.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Musica is part of the collections of the following members.

 Forum

Forum contributions about this model: Graetz, Altena: Musica 1016

Threads: 1 | Posts: 1

Restauration Graetz Musica 1016

Das sehr gut erhaltene Gerät von 1961 hatte mehrere Fehler, die nur nach einem langen, aufwendigen Arbeitseinsatz behoben werden konnten. Es sind wahrscheinlich gerätetypische Fehler, so dass eine Veröffentlichung im Forum für andere Sammler hilfreich sein könnte.

Istzustand: Nach dem Sicherungswechsel lief auf TA nur der rechte Kanal einwandfrei, also kein Radioempfang.

An der Anode der EL 84 linker Kanal keine Spannung, Kurzschluss im anliegendem Kondensator 332, 1 n F, 400 Volt, dadurch auch Zerstörung der Primärwicklung des Ausgangsübertragers (AÜ).

K 332 und K 532 immer gleich auswechseln!

Als Austausch-Übertrager kommt ein Ersatz aus anderen Geräten mit der EL 84 in der Endstufe in Frage. Hierbei ist es wichtig die genauen Widerstandswerte der Wicklungen des heilen Übertragers zu ermitteln, um möglichst ein AU mit ähnlichen Werten zu finden, um die Klangsymmetrie zu erhalten. Ich fand einen Ersatz-AÜ im Grundig Radio 3097.

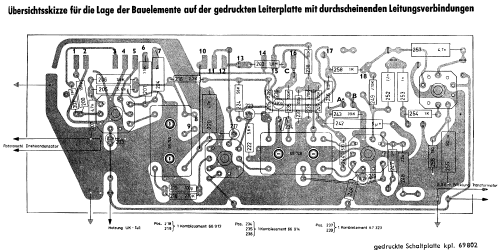

Die ECH 81 war verbraucht (keine AM-Schwingungserzeugung) und wurde erneuert. Trotzdem fiel der Radio-Empfang immer wieder aus. Grund war der fehlerhafte Röhrensockel der ECH 81. Es ist ein in die gedruckte Schaltung eingelöteter „Einfachsockel“, nicht der übliche unproblematische Einbausockel mit den guten Gabelkontakten. Also Ausbau des alten Sockels mit Absaugen von Lötzinn und wechselseitigem Anheben, bei Platzenge mit größter Vorsicht zu vollziehen. Ersatz war ein `guter alter Sockel` mit angelöteten 1,5 cm lange Silberdrahtfahnen, die vorsichtig in die 9 Löcher der Platine gezirkelt werden mussten. Ergebnis:

Rückkopplung, Übersteuerung und Blockade des FM-Zwischenfrequenz-Teils. Grund: Die Metallhülse im inneren des neuen Sockels hatte ich nicht geerdet, dadurch Strahlungsverbindung zwischen den neuen  aber längeren Lötfahnen. Tipp: Hülse immer gut erden!

Letzter Fehler war ein schlagartiger Empfindlichkeitsabfall im AM-Bereich. Grund: Kalte Lötstelle im 1. AM-FM-ZF-Filter an der Wicklung 209.

Da das Gerät fabrikneu aussieht, ist es nun ein wirkliches Vorzeigestück geworden.   20. 09. 2011  Andreas Borchert

Andreas Borchert, 20.Sep.11
