Musica 617 hell

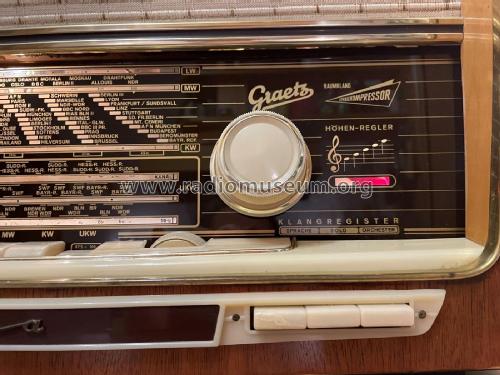

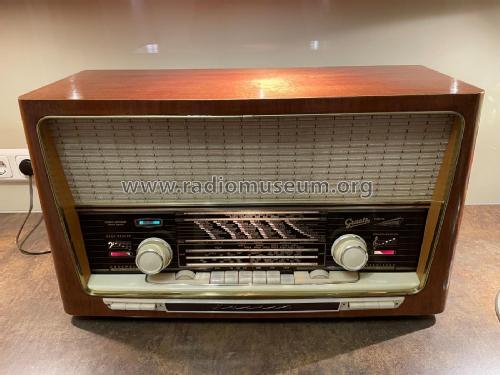

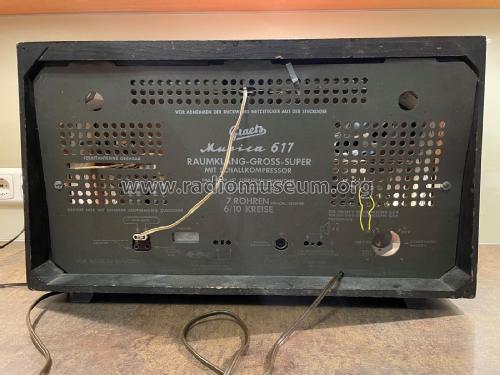

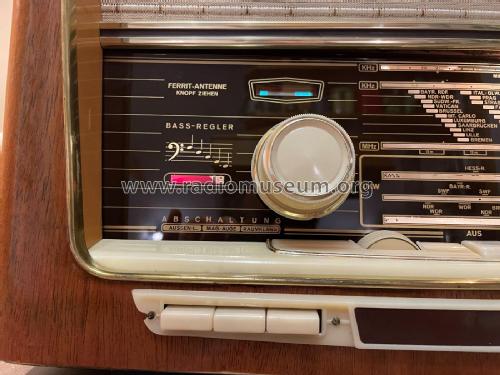

Musica 617; Graetz, Altena (ID = 837919) Radio

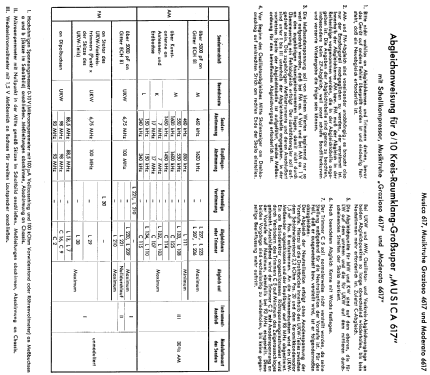

Musica 617; Graetz, Altena (ID = 837920) Radio
Musica 617; Graetz, Altena (ID = 251068) Radio Musica 617; Graetz, Altena (ID = 251085) Radio

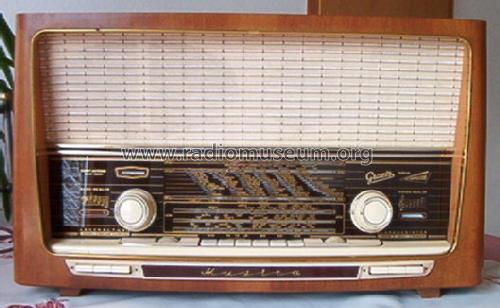

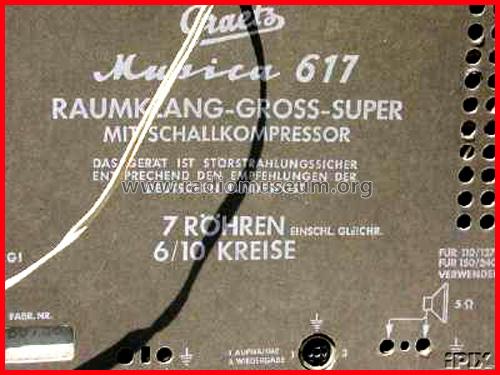

Musica 617; Graetz, Altena (ID = 25567) Radio Musica 617; Graetz, Altena (ID = 42020) Radio

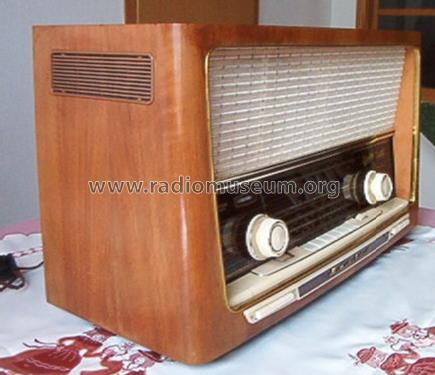

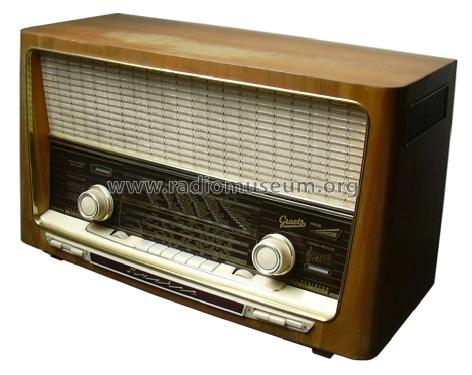

Musica 617; Graetz, Altena (ID = 42019) Radio Musica 617; Graetz, Altena (ID = 1267309) Radio

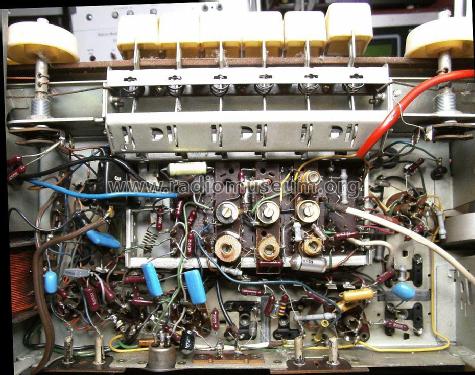

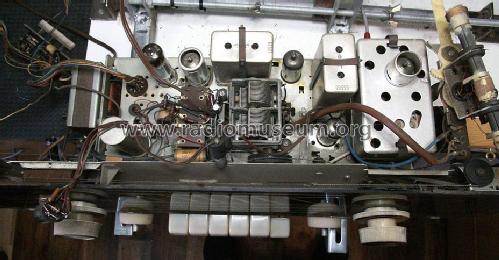

Musica 617; Graetz, Altena (ID = 1781229) Radio Musica 617; Graetz, Altena (ID = 1781230) Radio
Use red slider bar for more.

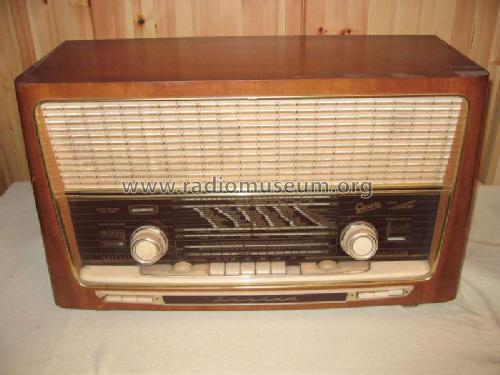

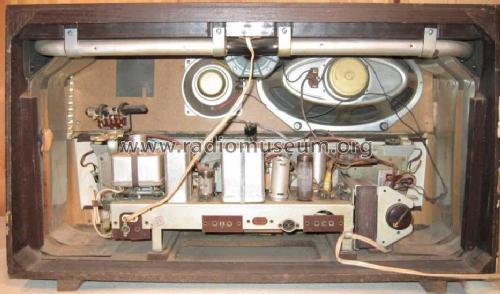

Musica 617; Graetz, Altena (ID = 251068) Radio
Graetz, Altena: Musica 617 [Radio] ID = 251068 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Musica 617 hell, Graetz, Altena (Westfalen)

Country:  Germany
Manufacturer / Brand:  Graetz, Altena (Westfalen)
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Musica 617 [hell] - Graetz, Altena Westfalen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 610 x 355 x 250 mm / 24 x 14 x 9.8 inch
Notes
Net weight (2.2 lb = 1 kg) 10.7 kg / 23 lb 9.1 oz (23.568 lb)
Price in first year of sale 358.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59


All listed radios etc. from Graetz, Altena (Westfalen)
Here you find 745 models, 645 with images and 563 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Graetz, Altena: Musica 617
Threads: 1 | Posts: 3
Hits: 1002     Replies: 2
graetz: 617; Musica
Karl Reiter
27.Jan.15
  1 Liebe Graetz-Spezialisten, ich habe ein Problem : Wenn die EM84 eingeschaltet wird,(kann bei diesem Gerät ein - und ausgeschaltet werden) wird der Ton leiser, nur bei FM, bei AM nicht, auch ohne dass die EM84 eingesteckt ist. Wenn die Röhre eingesteckt ist, reagiert sie bei FM nicht auf Änderung des Empfangs, sie zeigt nur an den Rändern einen ca 5mm langen Leuchtstreifen, der immer gleich bleibt. Die Anodenspannung ist im grünen Bereich und ändert sich beim Ein - oder Ausschalten der Röhre nicht. Der 47oK-Widerstand ist ok. Hat jemand einen gut gemeinten Rat für mich, ich wäre dankbar dafür!. LG Karl Reiter
Giovanni Cucuzzella
30.Jan.15
  2

Hallo Herr Reiter,

ich bin zwar kein Graetz-Spezialist, jedoch ist mir beim betrachten des Schaltbilds aufgefallen, dass der 47nF-Kondensator C237 am Gitter der EM84 nur bei UKW-Empfang wirksam ist, sonst kurzgeschlossen. Der Kondensator könnte direkt auf dem Tastenaggregat sitzen. Sie sollten ihn auf seinen Isolationswiderstand hin untersuchen oder gleich ersetzen.

Freundliche Grüße

Giovanni Cucuzzella

Karl Reiter
31.Jan.15
  3 Grüß Gott Herr Cucuzzella, vielen Dank für Ihren Tip, das war es! Nur was ich nicht verstehe, ist: Genau dieser C war mein erster Verdächtige und wurde gewechselt, aber ohne erkennbaren Erfolg! Also wollte ich Ihren Tip erst mal abwiegeln, habe dann aber in der Verzweiflung doch nochmal einen neuen C mit 6,2nF eingebaut weil ich keinen 4,7nF mehr zur Hand hatte und schon war alles paletti! Verfluchte Technik! Jedenfalls vielen Dank nochmal und ich habe gelernt: Ein neuer C kann auch spinnen! Als Kundendienst-Techniker für analytische Systeme habe ich in über 32 Jahren manchen Fehler kennengelernt, aber an sowas kann ich mich nicht erinnern. Aber Hauptsache: Der Graetz tut wieder, was er soll! Liebe Grüße Karl Reiter
