59GW

59GW; Graetz Radio, Berlin (ID = 4559) Radio
59GW; Graetz Radio, Berlin (ID = 2545496) Radio 59GW; Graetz Radio, Berlin (ID = 2545497) Radio
59GW; Graetz Radio, Berlin (ID = 1883644) Radio 59GW; Graetz Radio, Berlin (ID = 1883646) Radio
59GW; Graetz Radio, Berlin (ID = 1883645) Radio 59GW; Graetz Radio, Berlin (ID = 1883647) Radio
Use red slider bar for more.
59GW; Graetz Radio, Berlin (ID = 2545496) Radio

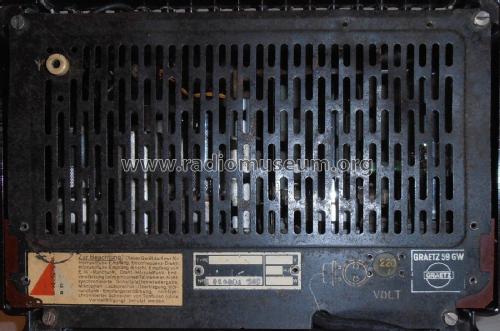

Graetz Radio, Berlin: 59GW [Radio] ID = 2545496 1400x927
Select picture or schematic to display from thumbnails on the right and click for download.
For model 59GW, Graetz Radio, Berlin Treptow SO36, Vorkrieg:
Picture from collection of Hans op den Camp (NL).

Country:  Germany
Manufacturer / Brand:  Graetz Radio, Berlin Treptow SO36, Vorkrieg
Year: 1944/1945 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 59GW - Graetz Radio, Berlin Treptow
Notes

Ch= Philips 208U. Sogenanntes Verlagerungsgerät.

Im Radiokatalog Band 2 irrtümlich dem Jahrgang 1941/42 zugeordnet. Das Grundmodell Philips 208U erschien jedoch erst im Jahr 1943.
Verlagerungsgeräte mit altem Gehäuse erschienen im Jahr 1943, mit neuem Gehäuse (wie der Graetz 59GW) im Jahr 1944.

Source of data Radiokatalog Band 2, Ernst Erb

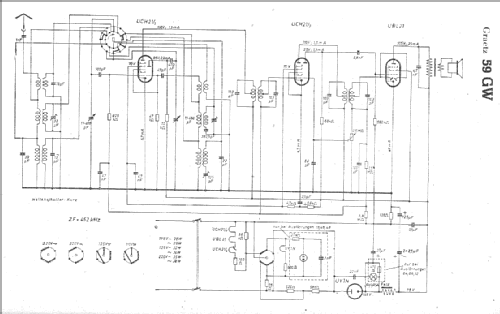

Circuit diagram reference Lange + Schenk
Mentioned in Funkgeschichte der GFGF (Nr. 234, 235, 236 (2017))
