DAF1011

DAF1011; Graetz Radio, Berlin (ID = 1221791) Radio
DAF1011; Graetz Radio, Berlin (ID = 1221780) Radio
Use red slider bar for more.
DAF1011; Graetz Radio, Berlin (ID = 1221780) Radio
Graetz Radio, Berlin: DAF1011 [Radio] ID = 1221780 464x329

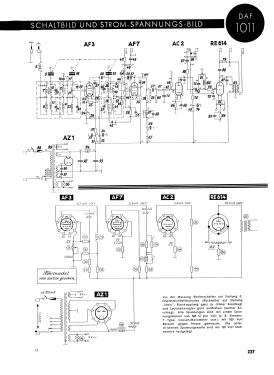

Select picture or schematic to display from thumbnails on the right and click for download.
For model DAF1011, Graetz Radio, Berlin Treptow SO36, Vorkrieg:
Bild aus Prospekt.

Country:  Germany
Manufacturer / Brand:  Graetz Radio, Berlin Treptow SO36, Vorkrieg
Year: 1935–1939 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AF3 AF7 AC2 RE614 AZ1
Main principle TRF with regeneration; ZF/IF 1 kHz; 2 AF stage(s)
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: DAF1011 - Graetz Radio, Berlin Treptow
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 397 x 255 x 237 mm / 15.6 x 10 x 9.3 inch
Notes Arbeitsfront-Empfänger. Wellenbereiche: 198...555 m; 910...2000 m. Ausgang für Lautsprecher: 200 bis 6000 Ohm. Leistungsbedarf bei 220 Volt: 60 Watt. Beleuchtungslampe: 4,5 V/0,3 A. Tonblende-Regler.
Nach Anfangspreis (1936/37) kostete das Gerät 1938/39 nur noch RM 270.- (kpl.m.Röhren).
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg) 12.8 kg / 28 lb 3.1 oz (28.194 lb)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
