For model 1041W ECH81, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Bild von Siegbert Köhler.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: EC92 ECH81 EF93 EABC80 EM85 EL41
Main principle Superheterodyne (common); ZF/IF 468 kHz; 2 AF stage(s)
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details

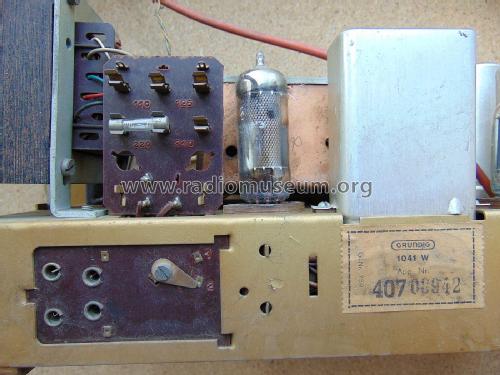

Power type and voltage Alternating Current supply (AC) / 110, 125; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: 1041W [ECH81] - Grundig Radio-Vertrieb, RVF,
Material Bakelite case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 503 x 328 x 208 mm / 19.8 x 12.9 x 8.2 inch

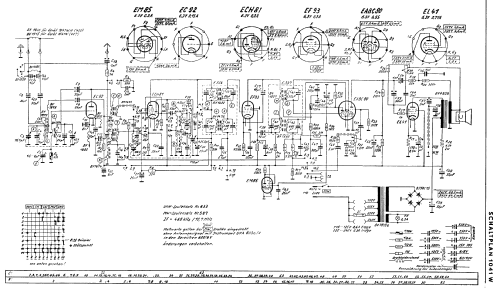

Notes Der Katalog VRG für 1953/54 zeigt noch das Modell 1040W und 1042W aber nicht das Modell 1041W. Die EF89 kommt erst 1954 auf den Markt. Im VRG Katalog für 1954/55 finden sich Grundig 1041W, 1041WH und 1041GW mit dieser neuen Röhre. Die Grundig Modelle 1041W, WH, GW und GWH gibt es gemäss Stückliste und Schaltplan (Reparaturhelfer) auch mit der Bestückung EC92, ECH81, EF93 etc. Das Vorkommen für 1953 wäre da möglich - haben wir Belege dafür? (EE).
Net weight (2.2 lb = 1 kg) 6.4 kg / 14 lb 1.6 oz (14.097 lb)
Price in first year of sale 210.00 DM
Mentioned in -- Original-techn. papers.

Model page created by Heribert Jung. See "Data change" for further contributors.
