- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Année
- 1950/1951
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 1858
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

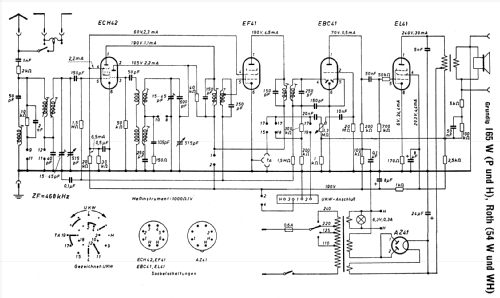

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 4
- No. de transistors
- Semi-conducteurs
- Tr.Gl.=Metal-rectif.
- Principe général
- Super hétérodyne (en général); FI/IF 468 kHz
- Circuits accordés
- 6 Circuits MA (AM)
- Gammes d'ondes
- Préparé pour FM, mais pas toutes les bandes AM
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110-240 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 18 cm = 7.1 inch
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 165WH - Grundig Radio-Vertrieb, RVF,
- Forme
- Modèle de table profil bas (grand modèle).
- Dimensions (LHP)
- 505 x 335 x 232 mm / 19.9 x 13.2 x 9.1 inch
- Remarques
- Den Grundig 165WH gibt es gemäss Schaltplan (Lange?) auch mit der Marke Roth als 54WH - auch in Bakelitausführung wie 165W bzw. 165WP als Roth 54W. Es gibt auch eine 1. Serie, ohne Einbaumöglichkeit für UKW!
- Poids net
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Prix de mise sur le marché
- 218.00 DM
- Source
- Radiokatalog Band 1, Ernst Erb
- Source du schéma
- Lange Schaltungen der Funkindustrie, Buch 4
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6217 modèles d'appareils, 5449 avec des images et 4213 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Contributions du forum pour ce modèle: Grundig Radio-: 165WH
Discussions: 1 | Publications: 1
Der Stromlauf ist nicht ganz korrekt, statt Trockengleichrichter ist hier eine AZ41 gezeichnet. Bei dem mir vorliegenden Gerät ist eine Kombination aus den Stromläufen für 165WH und 165W richtig. Stromversogung und Gittervorspannung wie bei 165W, dagegen Demodulation und 1. NF-Stufe EBC41 wie bei 165WH.
Tilman Betz, 19.Oct.12
