2008W UKW; Grundig Radio- (ID = 22524) Radio

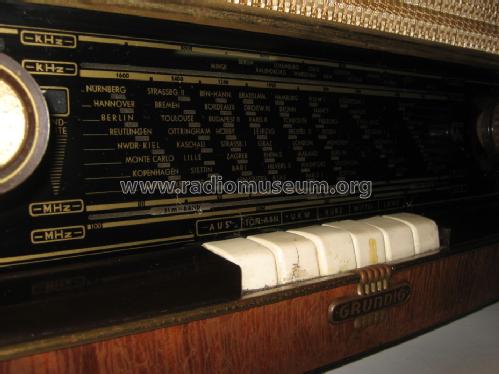

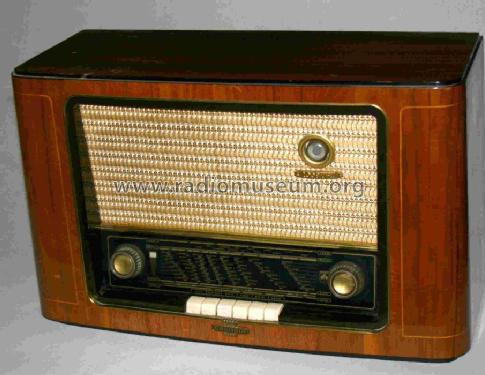

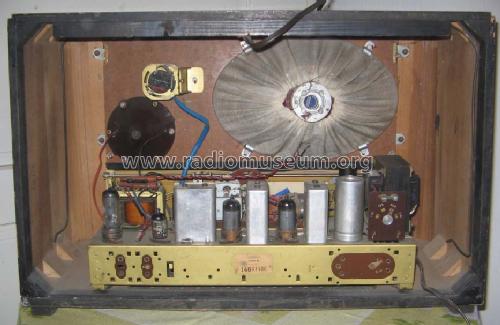

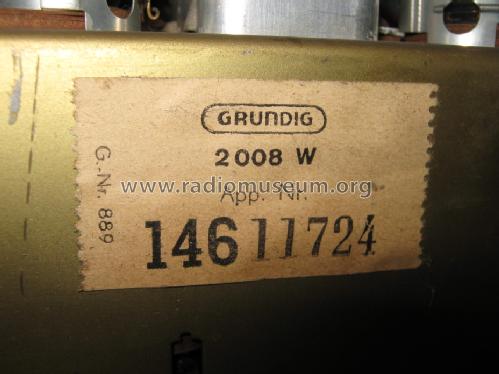

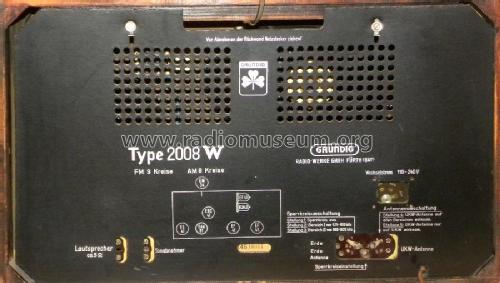

Grundig Radio-: 2008W UKW [Radio] ID = 22524 901x627
Select picture or schematic to display from thumbnails on the right and click for download.
For model 2008W UKW, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Eigenes Bild.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: EF41 ECH42 EF41 EF41 EM34 EAA91 EBC41 EL41
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: 2008W UKW - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 560 x 354 x 242 mm / 22 x 13.9 x 9.5 inch
Notes Erste EF41 ist HF-Vorstufe nur für UKW.
Bandbreite regelbar für AM.
Net weight (2.2 lb = 1 kg) 9.6 kg / 21 lb 2.3 oz (21.145 lb)
Price in first year of sale 368.00 DM
Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6089 models, 5311 with images and 4100 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: 2008W UKW
Threads: 1 | Posts: 3
Hits: 1711     Replies: 2
grundig: Grundig 2008W UKW ;
Lorenzo Venturini
02.Jun.11
  1

Buonasera, sono un neofita alla presa con la mia prima radio , una Grundig 2008W, purtroppo avevano ponticellato il fusibile, presenta una resistenza da 2k 1/2 w visibilmente fusa, ronzio d'alternata in uscita, seppure il suono in FM si ascolti.

Di resistenze da 2k 1/2 w dovrebbero essercene almeno tre, ma sinceramente trovo solo questa bruciata,proverò a sostituirla ma probabilmente risalterà.

Ho staccato l'anodica ed i filamenti delle valvole, alimentate a 7,25 contro i 6,3 dello schema, si accendono tutte, ai capi del ponte raddrizzatore, condensatore escluso, sono presenti 232 V .

Potete essermi d'aiuto /sugerirmi la prox mossa?

Grazie,



Antonio Maida
15.Jul.11
  2

Salve, il ronzio dipende, quasi sicuramente, dai due condensatori elettrolitici da 50 MicroF in perdita, per cui andrebbero sostituiti. Inoltre la tensione più bassa all'uscita del raddrizzatore, oltre dai condensatori in perdita, può essere dovuta al raddrizzatore stesso (controllare se riscalda)

Dopo aver sostituito i due elettrolitici ed eventualmente il raddrizzatore, si dovrebbe controllare la corrente all'uscita dello stesso,, circa 75 mA, se più alta significa che vi sono altri condensatori in perdita.

La tensione ai filamenti va misurata con tutte le valvole inserite, altrimenti risulta più alta.

Prima di sostituire eventuali resistenze bruciate, controllare l'isolamento dei condensatori a cui danno tensione (controllare dallo schema, perchè non è detto che sono vicini alla resistenza bruciata)

Saluti....e buon lavoro!      Antonio

Lorenzo Venturini
20.Jul.11
  3

Grazie della risposta, ho fatto le verifiche del caso sostituita la resistenza con analogo valore ma da 2 watt, il ronzio è sparito e non si riscontrano nessun surriscaldamento di componenti.

Ho sostituito solo 2 condensatori cablati sul trasformatore d'impedenza, il suono è migliorato soprattutto + cristallino, restaurato il mobile con gommalacca a stoppino,sostituito l'occhio magico EM34 con l'anaologo russo 6E5C, la radio suona perfettamente, con bassi profondi e buoni alti, è incredibile per una radio di 60 anni fà circa.

E' la mia  prima radio completamente smontata e rimontata, mi ha dato molto soddisfazione.

Saluti
