Schwebungssummer 295
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1955
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 30449
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

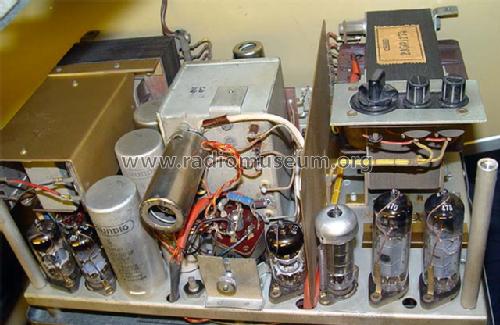

Gerät eines Sammlerkollegen
Gerät eines Sammlerkollegen

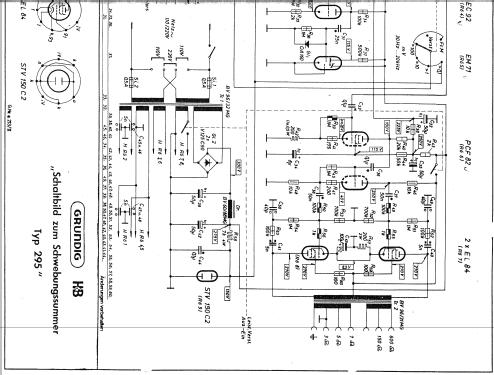

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 8
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Schwebungssummer 295 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 285 x 200 x 135 mm / 11.2 x 7.9 x 5.3 inch
- Notes
- Frequenzbereich: 30 Hz bis 20 kHz; Messausgang: 0,1 mV bis 1 V Frequenzänderung <4 Hz nach 60 min. Magisches Auge zum Nullabgleich bei Frequenzmessung und zur Aussteuerungsanzeige bei Verstärkerbetrieb (8 W an 3,5-7 Ohm).
- Net weight (2.2 lb = 1 kg)
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- Price in first year of sale
- 585.00 DM
- Mentioned in
- Katalog Radio Fern, 1960
- Author
- Model page created by Hilmer Grunert. See "Data change" for further contributors.
- Other Models
-
Here you find 6196 models, 5420 with images and 4191 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
The model Schwebungssummer is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Schwebungssummer 295
Threads: 2 | Posts: 5
Mein Schwebungssummer lügt laut Skala sehr. 100 Hz Skala sind laut Frequenzzähler 330 Hz, wenn man laut Oszi einen sauberen Sinus mit der Eichkontrolle einstellt (Auge ist nicht ganz geschlossen, geht auch nicht weiter zu bis auf ca. 6 mm).
Wo und wie kann das Gerät abgeglichen werden oder liegt hier ein Defekt vor?
Leider habe ich kein Handbuch sondern nur den Schaltplan und würde mich über Hilfe freuen.
Vielen Dank!
A. Meisl
Alfons Meisl, 20.Nov.14
Mein Schwebungssummer von Grundig/H&B mit der Typbezeichnung 295 (auf der Front- und Rückseite) hat eine helle Frontplatte wie das oberste Bild auf der Modellseite, aber die Röhrenbestückung ist unterschiedlich zu der für das Modell 295 (von 1960) hier angegebenen (E & P Gemischtbestückung). Vielmehr hat er die Röhrenbestückung wie das unter 295A gelistete Modell von 1958 (reine E Bestückung).
Es könnte somit als eine Variante des Modells 295 betrachtet werden.
Laut Aufkleber wäre 1987 die nächste Hauptuntersuchung fällig gewesen. Man kann daraus eventuell schließen, daß das Gerät immerhin für ca. 25 Jahre in der Industrie in Gebrauch war. Ein Probelauf zeigte, daß der Schwebungssummer noch immer tadellos funktioniert.
MfG DR
Entgegen der aufgedruckten Typ Bezeichnung handelt es sich gemäß seiner Schaltung um den späteren Typ 295A.
Dietmar Rudolph † 6.1.22, 22.May.07
