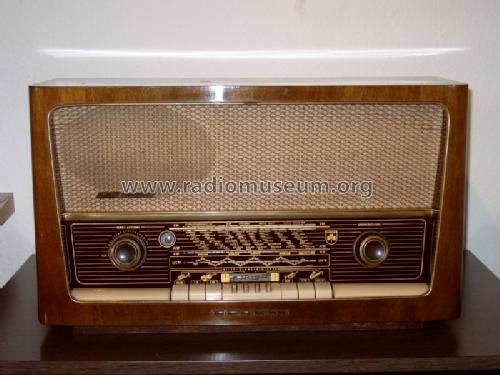

Grundig Radio-: HiFi-Zauberklang Musikgerät 3028 [Radio] ID = 28548 800x600
Select picture or schematic to display from thumbnails on the right and click for download.

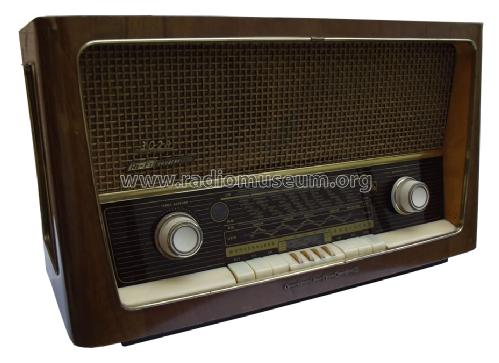

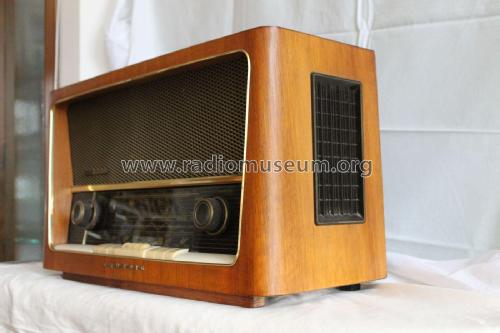

For model HiFi-Zauberklang Musikgerät 3028 3 Lautsprecher in Serie geschalten., Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM34 or EM35 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125; 160; 220 Volt
Loudspeaker 3 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: HiFi-Zauberklang Musikgerät 3028 [3 Lautsprecher in Serie geschalten.] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 610 x 354 x 230 mm / 24 x 13.9 x 9.1 inch
Notes

1. Ausführung: Skala mit Musikinstrumenten
2. Ausführung: Skala mit goldfärbigem Schriftzug "Wunschklang Register".

4-fach Wunschklang-Register.

Rückwanddruck nennt 7 AM-Kreise, was falsch ist.

Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Collectors' prices

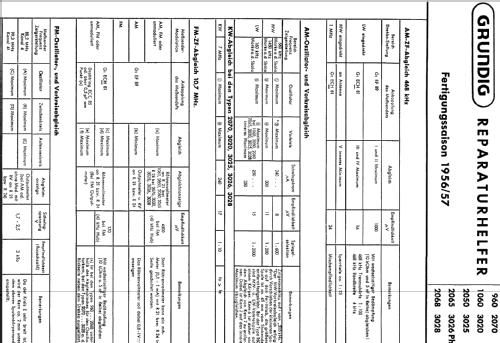

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Willi Ribbe. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5946 models, 5147 with images and 4006 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: HiFi-Zauberklang Musikgerät 3028
Threads: 1 | Posts: 6
Hits: 1541     Replies: 5
grundig: 3028; HiFi-Zauberklang, Dublette?
Martin Steyer
11.Dec.13
  1

Dieses Modell ist offensichtlich identisch mit dem "Musikgerät 3028" (ID = 20588), welches früher angelegt wurde.

Auf allen Bildern von Geräten dieser beiden Modellseiten steht auf der Rückwand "Type 3028" und auf der Frontbespannung links vorn befindet sich das Emblem "HiFi-Zauberklang".



Martin Steyer
11.Dec.13
  2

Von Herrn Jörg Holtzapfel wurde ich freundlicherweise darauf aufmerksam gemacht, daß es für den Typ 3028 unterschiedliche Skalen bezüglich der Darstellung des "Wunschklangregisters" gibt und daß das auch bei anderen Grundig-Modellen wohl so ist, z.B. beim 4095. Danke!

Allerdings kann das nicht der Unterschied und der Grund für zwei angelegte Modelle sein, denn bei Geräten mit dem "HiFi-Zauberklang"-Emblem finden sich beide Skalen. Insofern suche ich noch immer nach einem Unterscheidungsmerkmal, wobei ich annehme, daß es keines gibt.

Martin Steyer



Wolfgang Bauer
12.Dec.13
  3

Ich sehe einen Unterschied bei der Beschaltung der Lautsprecher.

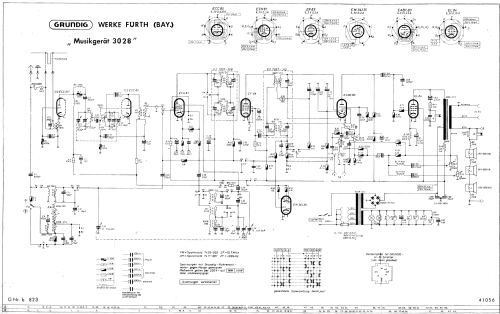

Beim Schaltplan mit der Bezeichnung "Musikgerät 3028" sind die 3 Lautsprecher in Serie geschalten.
Beim Schaltplan mit der Bezeichnung "AM/FM-Super 3028" sind nur zwei Lautsprecher in Serie über C63 gegen Masse geführt und der dritte Lautsprecher wird über über einen extra Schaltkontakt geschalten.
Vielleicht nur eine Variante für den Anschluß des HiFi-Strahlers.
Daher sollte das von den Besitzern der Geräte überprüft werden, ob das auch mit den beiden unterschiedlichen Skalen übereinstimmt. Dann könnte man die beiden Ausführungen trennen.
Sonst würde der Hinweis auf die unterschiedlichen Skalen wie beim 4085 und 4095 genügen.

MfG. WB.

Wolfgang Bauer
14.Dec.13
  4

Nun wurde das Modell bereinigt und ergänzt.

==> Grundig HiFi-Zauberklang Musikgerät 3028 3 Lautsprecher in Serie geschalten.

==> Grundig Hifi-Zauberklang Musikgerät 3028 geänderte Lautsprecher-Beschaltung.

Danke Herrn Knoll, dem Mitentwickler dieses Modelles für die Mithilfe bei der Klärung.

MfG. WB.

Hans M. Knoll
14.Dec.13
  5

Hallo Wolfgang.

Die Schaltbilder sind jetzt richtig.

Die Modellbilder  "hinten innen"  aber noch mit einigen 3-4 falsch.

Leicht erkennbar durch den 10uF Elko auf dem AÜ und die Drosseln auf der Schallwand.

Als Beleg ein Auszug aus meinem Labortagebuch als Anlage.

knoll



Attachments

Wolfgang Bauer
14.Dec.13
  6

Hallo Hans,

nun müßten auch die Bilder stimmen.
Danke für die Unterlagen.

LG. Wolfgang


Grundig Radio-: HiFi-Zauberklang Musikgerät 3028
