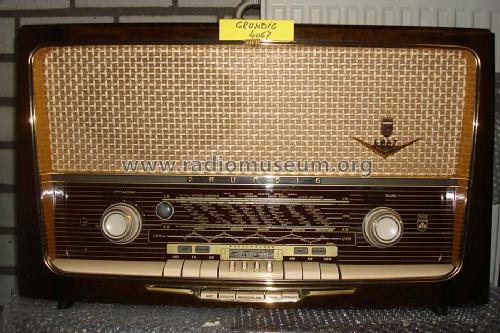

For model Konzertgerät 4067, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EBF89 EAA91 EM34 or EM35 ECC83 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Konzertgerät 4067 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 370 x 260 mm / 24.8 x 14.6 x 10.2 inch
Notes mit Dynamik-Expander (funktioniert mit Glühlampe).
Net weight (2.2 lb = 1 kg) 13.2 kg / 29 lb 1.2 oz (29.075 lb)
Price in first year of sale 398.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Konzertgerät 4067
Threads: 1 | Posts: 2
Hits: 1235     Replies: 1
grundig: Grundig 4067: UKW + KW ausgefallen
Sebastian Göbel
17.Feb.16
  1

Liebe Sammlerfreunde,

ich könnte einmal wieder technischen Rat gebrauchen. Bei meinem Grundig 4067 sind nach jahrelangem treuen Dienst UKW und KW ausgefallen, vermutlich gleichzeitig. Auf beiden Wellenbereichen ist nur noch ein leises (Endstufen-)Rauschen hörbar, die Senderverstellung bewirkt nichst, das magische Auge schlägt nicht aus.

Wäre nur UKW betroffen gewesen hätte ich an die Umschaltung 12 a-b-c gedacht, aber da KW ebenfalls betroffen ist und die Umschaltung auch funktioniert stehe ich etwas auf dem Schlauch wo man nun weitersuchen könnte, und bin daher für Hinweise dankbar.

Einen Schaltplan schicke ich bei Bedarf gern zu.

Herzliche Grüße
Sebastian Göbel

Sebastian Göbel
18.Feb.16
  2

Auf einen Hinweis eines rm.org-Mitgliedes hin habe ich die Spannungsversorgung der ECC85 überprüft, und wie sich bei der Gelegenheit herausstellte lag es an der Röhre an sich. Nach Ersatz durch eine mit guter Emmision funktioniert UKW wieder. Auf KW ist weiterhin nur Rauschen zu bernehmen, also handelte es sich doch um unterschiedliche Fehlerquellen.
