Konzertgerät 8040 Stereo CS200MS

Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 348899) Radio

Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 348900) Radio

Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 349241) Radio
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295163) Radio Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295169) Radio
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 270355) Radio Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295164) Radio
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295165) Radio Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295200) Radio
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 818638) Radio Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 818639) Radio
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 818640) Radio Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 1162656) Radio
Use red slider bar for more.
Konzertgerät 8040 Stereo CS200MS; Grundig Radio- (ID = 295163) Radio
Grundig Radio-: Konzertgerät 8040 Stereo CS200MS [Radio] ID = 295163 933x242
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertgerät 8040 Stereo CS200MS, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1966 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EAF801 ECC83 EM87 ELL80
Main principle Superheterodyne (common)
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Konzertgerät 8040 Stereo CS200MS - Grundig Radio-Vertrieb, RVF,
Shape Chassis only or for «building in»
Dimensions (WHD) 530 x 200 x 150 mm / 20.9 x 7.9 x 5.9 inch
Notes

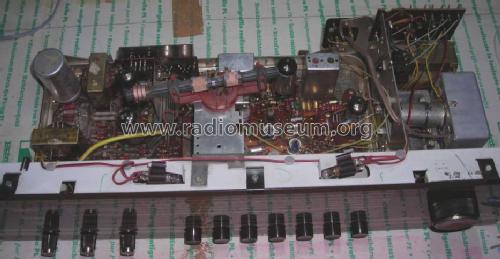

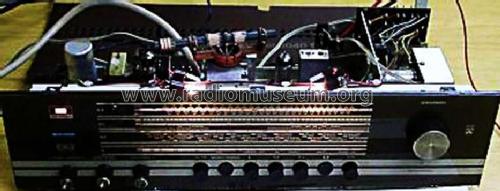

Chassis model, not housed. Stereo-Automatic-Decoder 6 is an option. This Grundig chassis CS200MS for Konzertgerät 8040 st has for instance also been used for Weltfunk 4068.

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Spiros Tsianakas. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6056 models, 5279 with images and 4088 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Konzertgerät 8040 Stereo CS200MS
Threads: 2 | Posts: 5
Hits: 1715     Replies: 0
grundig: CS200MS (CS 200 MS); Konzertgerät 8040 S
Michael Mehnert
25.Jul.07
  1

Hallo Florian,

ich habe ein Gerät bei mir ohne Gehäuse stehen. Würden Dir ein paar Bilder von der Seilführung helfen. Ich möchte das Seil ungern abnehmen um die exakte Länge zu messen.

Gruß Michael


Hits: 2497     Replies: 3
grundig: CS200MS (CS 200 MS); Konzertgerät 8040 S
Florian Langer
07.Jun.07
  1

Hallo an alle Rundfunkfreunde.

Ich habe ein Problem bei der Instandsetzung des genannten Gerätes.Elektrisch ist das Gerät wieder einwandfrei,jedoch bereitet mit das Skalenseil Probleme.Das Auflegen eines neuen Skalenseiles habe ich bei den meisten Geräten aus meiner Sammlung gut hinbekommen,jedoch bereitet mir dieses Probleme,obwohl der Skalenantrieb relativ simpel gestaltet ist.Hat vielleicht jemand eine Skizze oder Explosionszeichnung zu diesem Chassis?Auch für allgemeine Tips wäre ich sehr dankbar.

MfG,

Florian Langer

Florian Langer
08.Jun.07
  2

Hallo nochmal.

Hat keiner ne Idee?Mir wäre schon geholfen wenn ich die exakte Länge des originalen Skalenseiles erfahren könnte.

Vielen Dank.

Florian Langer

Florian Langer
26.Jul.07
  3

Hallo.

Danke der Hilfe durch Fotos von Herrn Mehnert konnte das Problem nun gelöst werden.

Der Thread kann geschlossen werden.

Danke.

MfG,

Florian Langer

Florian Langer
30.Jul.07
  4

Hallo nochmal.

Ich wurde von einem RM Mitglied gebeten,leider hab ich die Mail schon gelöscht,Schande über mich :o),eine Skizze des Skalenseilzuges zum Modell hochzuladen.

Leider is dies nicht mehr möglich,da ich die Truhe für einen Bekannten überholt habe und ehrlich gesagt nicht unglücklich darüber bin,das Ding los zu sein,da mich dieses Gerät sehr viel Zeit und Nerven gekostet hat.

Nu bin ich schlauer und werde das nächste Mal das RM über Reparaturerfolge informieren.

Hatte leider nicht drann gedacht :o(



Mit freundlichen Grüßen,



Florian Langer


Grundig Radio-: Konzertgerät 8040 Stereo CS200MS
