Stereo-Automatic-Decoder 6 (VI)

Grundig (Radio-Vertrieb, RVF, Radiowerke)

Data
Forum
Pictures
Collections

  • Year
  • 1965–1974
  • Category
  • Radio module post 1925 (not a part, not a key)
  • Radiomuseum.org ID
  • 26551
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

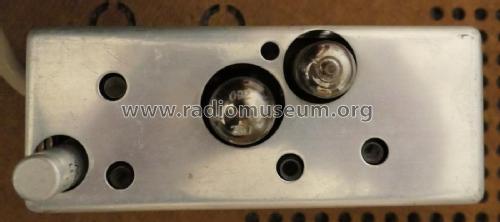

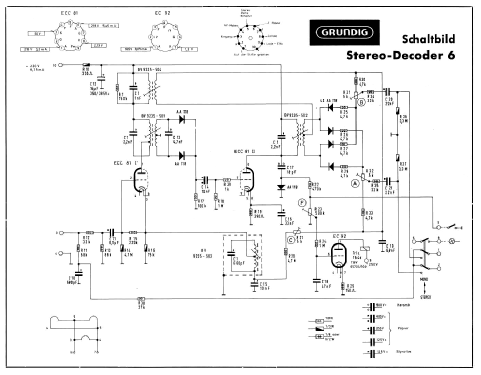

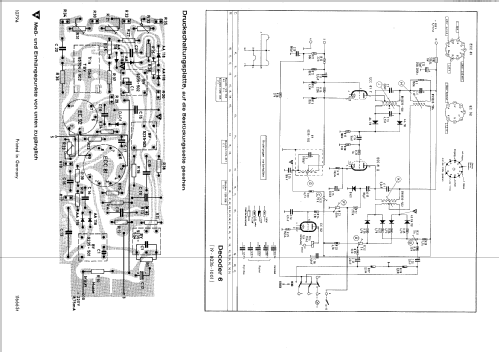

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Number of Transistors
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / AC 6.3 & DC 250 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Stereo-Automatic-Decoder 6 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 150 x 70 x 60 mm / 5.9 x 2.8 x 2.4 inch
  • Notes

  • Automatische Mono-Stereo-Umschaltung mit Relais.

  • Price in first year of sale
  • 74.00 DM
  • External source of data
  • erb
  • Mentioned in
  • - - Manufacturers Literature
  • Literature/Schematics (1)
  • Handbuch Rundfunk Fernsehen Phono (RFP) 1965/66 S.182

 Collections | Museums | Literature

Collections

The model Stereo-Automatic-Decoder is part of the collections of the following members.

Literature

The model Stereo-Automatic-Decoder is documented in the following literature.

 Forum

Forum contributions about this model: Grundig Radio-: Stereo-Automatic-Decoder 6

Threads: 5 | Posts: 15

Der Stereomeister 300, mit vom Werk eingebauten Stereodecoder 6, schaltete erst einige Minuten nach dem Einschalten auf Stereo. Der Empfang war gut aber die EC92 wurde nicht gesperrt.
Ohne die Röhre EC92 liegt das Stereo-Mono-Relais in Ruhe in Stellung “Stereo". Der Stereoempfang war deutlich zu hören.

Aus dem 38kHz-Träger wird eine negative Gittervorspannung erzeugt, die die EC92 sperrt und das Stereorelais auf "Stereo" schaltet. Der Träger wird mit C17 18pf von der Anode der ECC81 abgegriffen. Mit der Diode O401 wird die Sinuskurve unter die Nulllinie gezogen. Das begann hier erst Minuten nach dem Einschalten und es dauerte eine Weile bis die EC92 gesperrt wurde.







Die folgenden Signale habe ich mit einer x10-Probe am Messpunkt gemessen. Die Einstellungen am Tektronix Oszilloscope 454A standen auf 1V pro Zeile (also 10V) und 10µs pro Spalte.







Nach dem Einschalten hatte die Diode O401 keine Wirkung und die Trägerfrequenz lag am Messpunkt auf der Nulllinie.

Es wurde keine negative Spannung erzeugt. Die EC92 wurde nicht gesperrt. So blieb der Empfang auf Mono.









Nach einigen Minuten verschob sich die Kurve langsam ins Negative.

















Als die Spannung in den negativen Bereich gewandert war, lag am Gitter der E92 die negative Sperrspannung an und das Gerät schaltete auf Stereo. Mit R23 wird die Schaltschwelle justiert. C18 glättet die Spannung.

Ich habe die O401 ausgelötet und gemessen. Im kalten Zustand sperrte sie in beide Richtungen.









Die Diode ist in anderen Schaltung des Decoders 6 mit AA118 eingetragen.

Ich habe aber eine 1N4007 eingebaut. Sie arbeitet auch in dieser Schaltung einwandfrei, denn sie muss nur eine Gleichspannung erzeugen. Sie wird nie wieder ausfallen.











Damit war die Reparatur des Stereomeisters beendet.

Heribert Jung, 09.May.21

Weitere Posts (1) zu diesem Thema.

Guten Tag,

kann mir als newcomer jemand erklären, wozu der 63 KHz Sperrkreis im Stereodecoder dient?
Den 19 Khz und 38 Khz Sperrkreis verstehe ich ja ... aber kommt ein 63 KHz Sperrkreis auch in modernen Decoderschaltungen vor?

lg
Gerhard

Gerhard Schoenbauer, 20.Apr.20

Weitere Posts (4) zu diesem Thema.



In my model, grundig stereo decoder 6, the 470 kohm resistance
that polarizes the EC 92’s grid is only
270 kohms and the capacitor in series with it results 33 pF
instead of 18 pF.

The circuit is original and not tampered

In Radiomuseum’s photo I saw that the model
Photographed has values ​​like mine, at least
resistance.

Perhaps the change is due to the difficulty of being able
to cut off the operation of the triode when it receives the
Carrier stereo?

Thank you

bye

Giorgio Gelsomini, 05.May.11

Weitere Posts (1) zu diesem Thema.

Nel mio modello di grundig stereo decoder 6 la resistenza da 470 kohm che polarizza la griglia della EC 92 risulta da 270 kohm ed il condensatore in serie ad essa da 33 pF invece che da 18 pF.

Il circuito è originale e non manomesso

Nella foto in radiomuseum ho visto che anche lì il modello fotografato ha i valori come i miei, perlomeno la resistenza.

Forse il cambiamento è dovuto alla difficoltà di riuscire ad interdire il funzionamento del triodo quando riceve la portante stereo?

Grazie

Giorgio Gelsomini

Giorgio Gelsomini, 04.May.11

Weitere Posts (1) zu diesem Thema.

Hello from the U.S. of A.!

This is my first post, so I hope I'm doing it right! I am proud to be a member of such a valuable organization and am looking forward to a long and mutually rewarding relationship.

I am in need of an English translation of the alignment instructions of the Grundig Stereo Decoder 6. I have schematic and instructions in German only. I have necessary test equipment except stereo generator.

Any assistance will be much appreciated!

Gary Tidwell




Invalid link removed, April 2021, Heribert Jung

Gary Tidwell, 28.Apr.08

Weitere Posts (8) zu diesem Thema.
