Stereomeister 300a

Stereomeister 300a; Grundig Radio- (ID = 592573) Radio

Stereomeister 300a; Grundig Radio- (ID = 592574) Radio

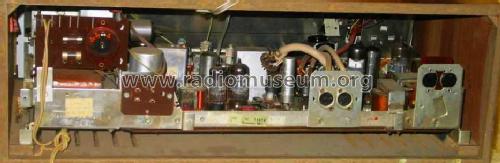

Stereomeister 300a; Grundig Radio- (ID = 473370) Radio Stereomeister 300a; Grundig Radio- (ID = 473371) Radio
Stereomeister 300a; Grundig Radio- (ID = 473372) Radio Stereomeister 300a; Grundig Radio- (ID = 104996) Radio

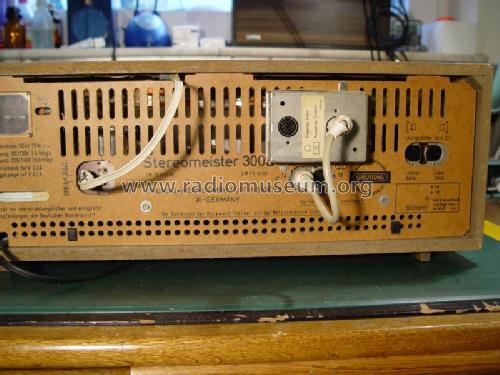

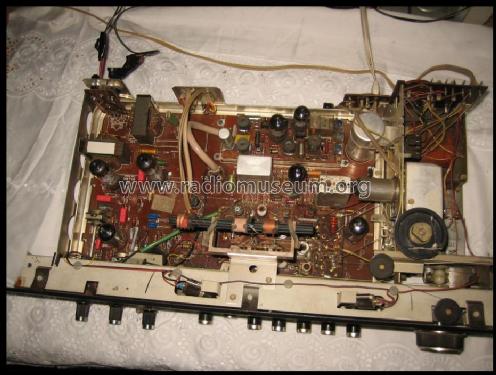

Stereomeister 300a; Grundig Radio- (ID = 104997) Radio Stereomeister 300a; Grundig Radio- (ID = 1007032) Radio
Stereomeister 300a; Grundig Radio- (ID = 1007033) Radio Stereomeister 300a; Grundig Radio- (ID = 1007034) Radio
Stereomeister 300a; Grundig Radio- (ID = 1007035) Radio Stereomeister 300a; Grundig Radio- (ID = 1007036) Radio
Use red slider bar for more.
Stereomeister 300a; Grundig Radio- (ID = 473370) Radio
Grundig Radio-: Stereomeister 300a [Radio] ID = 473370 933x397
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereomeister 300a, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1967 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EAF801 ECC83 EM87 ECC81 EC92 ECLL800 ECLL800
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Stereomeister 300a - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 520 x 200 x 280 mm / 20.5 x 7.9 x 11 inch
Notes Gehäuse in Nussbaumfurnier. UKW-Bereich 88-104 MHz; Stereodecoder; 49-m-Kurzwellenband. NF-Ausgangsleistung: 2× 7 Watt aus Gegentaktendstufen.
Gegenüber dem 300 hat der 300a z.B. sieben statt sechs AM-Kreise.
Net weight (2.2 lb = 1 kg) 9.8 kg / 21 lb 9.4 oz (21.586 lb)

Model page created by Otto Frosinn. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6052 models, 5261 with images and 4077 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Stereomeister 300a
Threads: 1 | Posts: 7
Hits: 2167     Replies: 6
grundig: 300a; Stereomeister
Manfred Bauer
22.Mar.09
  1

Liebe Radiobastler,

Habe gerade ein Modell vom Grundig Stereomeister 300a erworben. Äußerlich ein sehr schönes Gerät -- innen aber ein paar Macken. Zu diesen Macken zählen auch das Glühen der Röhre und damit meine ich nicht den Hiezfaden sondern die Bleche innen. Als Vorlage für die Reparatur dient mir der Schaltplan vom Stereomeister 300. Das Glühen der Röhre kann ich vermindern indem ich den Baßregler auf Endanschlag stelle (denke Bass auf minimum). Die Wärmeentwicklung ist allerding auch hier noch beachtlich. Baßregler ist wie ein Dimmer mit dem ich das Glühen erhöhen oder vermindern kann. Folgende Tests am linken Kanal wurden von mir durchgeführt: Elkos C 87 (Kathodenelko) und C 76 (Balance Elco) getauscht. Weiters wurden die Kathodenwiederstand R 96 und die Gitterwiederstände R 92, R 94 sowie an der Triode R 85 und R 87 durchgemessen. Es wurden auch einiger Leiterbahnen (gesamter Kathodenbereich und Teile des Anodenbereichs gebrückt) um Leiterbahnenunterbrechungen auszuschließen - Leiterbahnen machen einen guten Eindruck keine Beschädigungen oder Korrosion.

Meine Vermutung: Über den Baßregler ändere ich das Potential des Gitters und ziehe damit Elektronen an das Gitter - Gitter erhitzt sich (es glüht auch dauernd nur eben mal schwächer und stärker, hängt von der Stellung des Baßreglers ab). Als nächstes werde ich nun mal alle Wiederstände und Kondensatoren ( Koppelkondensatoren) rund um den Baßregler und im Anodenstrang tauschen.

Vielleicht hatte jemand ein ähnliches Problem. Für Vorschläge und Hinweise währe ich dankbar.

Schöne Grüße

Manfred







Arpad Roth † 27.3.17
22.Mar.09
  2

Hallo Herr Bauer,

ohne Schaltplan wird eine Hilfe sehr schwer sein. Falls Sie einen haben, dann bitte hochladen.


Manfred Bauer
22.Mar.09
  3

Hallo Hr. Roth,

Danke für die Antwort. Schaltplan würde ich gerne hochladen nur Server läßt es nicht zu (liegt nicht an der Dateigröße). Trotzdem Dankeschön.

Kann Ihnen aber den Schaltplan gerne zumailen allerdings nur vom Stereomeister 300.

Arpad Roth † 27.3.17
22.Mar.09
  4

Hallo Herr Manfred Bauer,

Schaltplan ist vorab mal hochgeladen. Rest schicke ich Ihnen morgen zu.

Danke im Namen der Mitglieder für die Bereitstellung der techn Unterlagen.

Arpad Roth † 27.3.17
22.Mar.09
  5

Hallo Herr Bauer,

Schaltplan passt nicht zum Modell.
Bitte eventuell den vom Stereomeister 300 verwenden.


Manfred Bauer
05.Apr.09
  6

Herzlichen Dank für die Hinweise und Beratung sowie Hilfestelung.

Durch den Tausch der Koppelkondensatoren und der Wiederstände im Gitterstrang der ECll800 funktioniert der NF-Teil einwandrei. Auch der HF-Teil  (UKW) geht ausgezeichnet. Einzig die Stereoanzeige leuchtet kurz beim Einschalten auf und verlischt dann. Lampe leuchtet bei keinem Sender auf. Trotz gedrückter Stereo/Monotaste keine Stereoanzeige. Habe die Taste Stereo Mono Schaltstellungen durchgemesser - ist o.k - Lampe und Fasssung auch o.k., Leitungen auch o.k.. Werde mir bei Gelegenheit mal den Dekoder vornehmen.

Schöne Grüße

Manfred

Manfred Bauer
13.Apr.09
  7

Die Reparatur ist nun abgeschlossen. Problem beim Stereodecoder lag an der fehlenden Anodenspannung  für die  Röhren.  Ursache  waren oxydierte  Kontakte  im Schaltregister. Radio spielt einwandfrei und ich kann damit viele Sender in Stereo hören.

Herzliche Grüße an alle Radiobastler

Manfred
