• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1965

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 158061

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

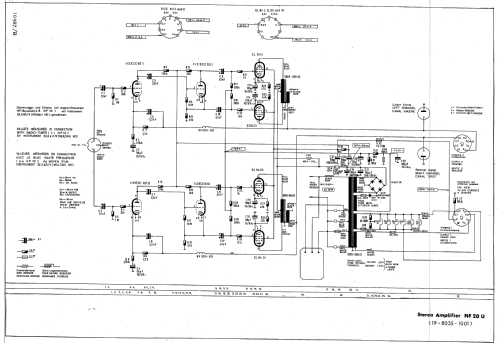

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 12

• Lampes / Tubes
• ECC85 ECH81 EAF801 EAF801 EM87 ECC808 ECC83 ECC83 EL84 EL84 EL84 EL84

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 8 Circuits MA (AM)     12 Circuits MF (FM)

• Gammes d'ondes
• PO, 2 x OC et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 220; 240 Volt

• Haut-parleur
• 7HP et plus

• Puissance de sortie
• 30 W (qualité inconnue)

• De Radiomuseum.org
• Modèle: KS690WE - Grundig Radio-Vertrieb, RVF,

• Remarques
• Der KS690WE hat die Wellenbereiche MW, 2 x KW und UKW. Eingesetzt sind die Chassis HF10 L/U und NF20 U. Das Gerät hat 10 Lautsprecher.

• Source
• -- Original-techn. papers.

• Auteur
• Modèle crée par Wolfgang MICHAEL. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 6251 modèles d'appareils, 5496 avec des images et 4255 avec des schémas.
