Lumophon Elite 530
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- País
- Alemania
- Fabricante / Marca
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Año
- 1971/1972
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 363573
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Handbuch VDRG 1971/72 S. B12
Handbuch VDRG 1971/72 S. B12

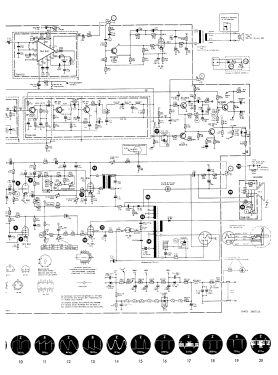

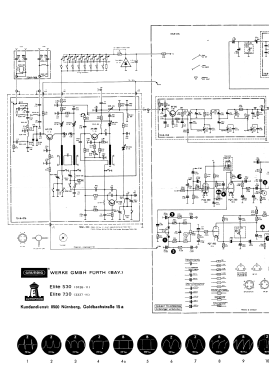

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 7
- Numero de transistores
- 12
- Semiconductores
- AF279 AF280 AF106 BC168 BF310 BF251 BF257 BF311 BC212 BC237 BC238 BF257 TAA550 TAA640 BB105 TD129 OA90 TD190 TV18 TD041 ESK1/10
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
- Altavoz
- Altavoz elíptico de imán permanente.
- Material
- Madera
- de Radiomuseum.org
- Modelo: Lumophon Elite 530 - Grundig Radio-Vertrieb, RVF,
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 725 x 495 x 375 mm / 28.5 x 19.5 x 14.8 inch
- Anotaciones
-

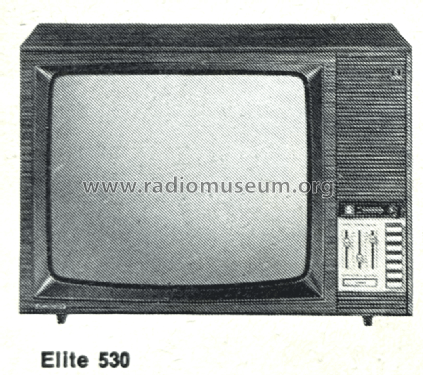

Lumophon Elite 530 ist ein 61 cm s/w Fernsehempfänger.
7 Programm Tuner mit Diodenabstimmung nach CCIR B/G für VHF/UHF.
Anschluss für Fernregler II nachrüstbar.130 W Leistungsaufnahme.
61 cm CRT mit 110°-Ablenkung. Gemischte Röhren-Transistor-Schaltung.
Siehe auch Modell Elite 730.
Black and white television with VHF and UHF. 24-inch CRT with 110° deflection. Mixed tube-transistor circuit.
- Peso neto
- 30 kg / 66 lb 1.3 oz (66.079 lb)
- Mencionado en
- Handbuch VDRG 1971/1972 (S. B12)
- Documentación / Esquemas (1)
- -- Original-techn. papers. (Original Grundig schematic)
- Autor
- Modelo creado por Pier Antonio Aluffi. Ver en "Modificar Ficha" los participantes posteriores.
