Musikgerät 2140 Nussbaum, matt

Musikgerät 2140; Grundig Radio- (ID = 60795) Radio

Musikgerät 2140; Grundig Radio- (ID = 60796) Radio

Musikgerät 2140; Grundig Radio- (ID = 60797) Radio
Musikgerät 2140; Grundig Radio- (ID = 230724) Radio Musikgerät 2140; Grundig Radio- (ID = 415225) Radio
Musikgerät 2140; Grundig Radio- (ID = 230725) Radio
Use red slider bar for more.
Musikgerät 2140; Grundig Radio- (ID = 230724) Radio
Grundig Radio-: Musikgerät 2140 [Radio] ID = 230724 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Musikgerät 2140 Nussbaum, matt, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1960–1962 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL84
Semiconductors (the count is only for transistors) B250C75
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 117/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Musikgerät 2140 [Nussbaum, matt] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 390 x 235 x 175 mm / 15.4 x 9.3 x 6.9 inch
Notes

UKW 87 - 100MHz.
Auf der Rückwand steht 7 AM-Kreise. Trotzdem sind es nur 6 Kreise, die zur Selektion dienen. Der 7.Kreis ist eine ZF-Sperre am Antenneneingang. Im Katalog nennt man 6+1 Kreise.
Technische Daten wie Musikgerät 97a, jedoch Holzgehäuse.

Net weight (2.2 lb = 1 kg) 5.2 kg / 11 lb 7.3 oz (11.454 lb)
Price in first year of sale 263.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62
Mentioned in HdB d.Rdf-& Ferns-GrH 1960/61

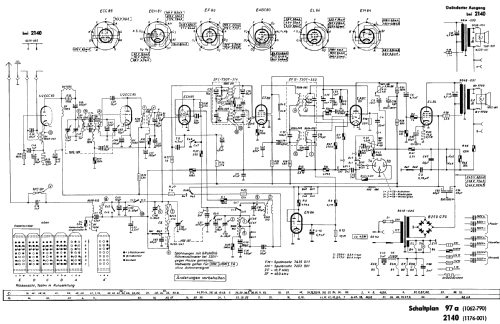

Literature/Schematics (1) -- Original-techn. papers.
