Prima Boy 75K

Prima Boy 75K; Grundig Radio- (ID = 1514246) Radio

Prima Boy 75K; Grundig Radio- (ID = 1514541) Radio
Prima Boy 75K; Grundig Radio- (ID = 1744636) Radio Prima Boy 75K; Grundig Radio- (ID = 148213) Radio
Prima Boy 75K; Grundig Radio- (ID = 2377221) Radio Prima Boy 75K; Grundig Radio- (ID = 2377223) Radio
Prima Boy 75K; Grundig Radio- (ID = 418813) Radio Prima Boy 75K; Grundig Radio- (ID = 148215) Radio
Prima Boy 75K; Grundig Radio- (ID = 148214) Radio Prima Boy 75K; Grundig Radio- (ID = 602269) Radio
Prima Boy 75K; Grundig Radio- (ID = 783071) Radio Prima Boy 75K; Grundig Radio- (ID = 783072) Radio
Use red slider bar for more.

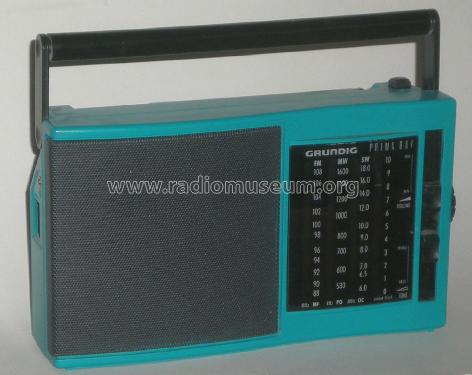

Prima Boy 75K; Grundig Radio- (ID = 1744636) Radio
Grundig Radio-: Prima Boy 75K [Radio] ID = 1744636 1400x1111
Select picture or schematic to display from thumbnails on the right and click for download.
For model Prima Boy 75K, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Eigene Sammlung.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 2002 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) CXA1019M
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Wave bands Broadcast, Short Wave plus FM or UHF.
Details

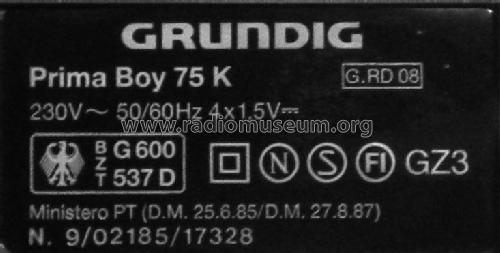

Power type and voltage Line / Batteries (any type) / 230 / C : 4 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10.5 cm = 4.1 inch
Power out
from Radiomuseum.org Model: Prima Boy 75K - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 230 x 140 x 50 mm / 9.1 x 5.5 x 2 inch
Notes

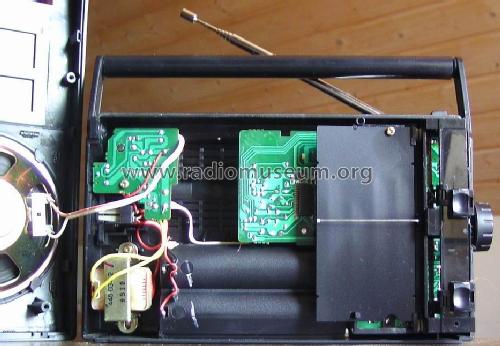

Der Prima-Boy 75K ist ein kleiner Reiseempfänger, aufgebaut mit dem IC CXA1019M.

Bei Netzbetrieb steht das Netzteil auch dann unter Spannung, wenn man das Radio mit dem E / A - Schalter ausgeschaltet hat. Es empfiehlt sich daher, die Netzzuleitung bei ( längerem ) Nichtgebrauch zu unterbrechen.

Siehe auch Grundig Prima Boy 75L mit LW statt KW-Bereich.

Made in Malaysia.

Net weight (2.2 lb = 1 kg) 0.850 kg / 1 lb 14 oz (1.872 lb)
Mentioned in -- Original-techn. papers.

Model page created by Zenonas Langaitis. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6058 models, 5283 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Prima Boy 75K
Threads: 1 | Posts: 1
Hits: 1801     Replies: 0
grundig: 75K; Prima Boy
Ottmar Lauth
29.Jul.13
  1

Die Tatsache, dass das Netzteil auch dann unter Spannung steht, wenn das Gerät mit dem Druckschalter ausgeschaltet wurde,aber  das Netzkabel noch eingesteckt ist, hat auch einen Vorteil : Man kan ganz elegant das Netzteil testen :

1. Gerät einschalten. 2. Sender suchen. 3. Netzkabel ziehen.

Wenn das Gerät dann noch einige Sekunden weiterdudelt, kann man sicher sein,dass das Netzteil voll funktionsfähig ist.
