- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Année
- 1957–1959
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 2102
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
aus Reparaturhelfer 1957
ebay
ebay
ebay
ebay
ebay
Werbefoto aus dem Jahre 1957
Grundig Technische Information 3-4/1957
Grundig Technische Informationen 3-4/1957
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- No. de transistors
- 5
- Principe général
- Super hétérodyne (en général); FI/IF 460/10700 kHz
- Circuits accordés
- 8 Circuits MA (AM) 10 Circuits MF (FM)
- Gammes d'ondes
- PO, GO et FM
- Tension / type courant
- Secteur et Piles (tous types). / 110-125; 220 / 6 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 0.2 W (qualité inconnue)
- Matière
- Cuir / canvas / plastique mais autre matériel en dessous!
- De Radiomuseum.org

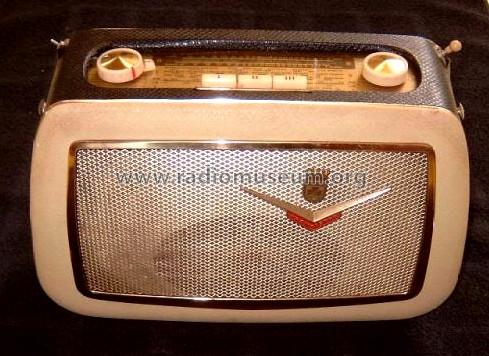

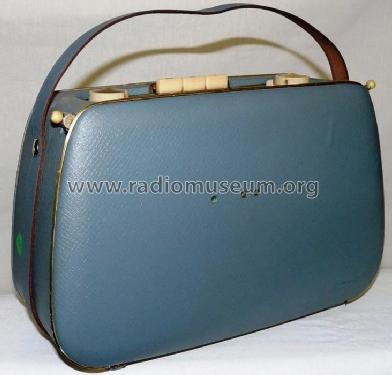

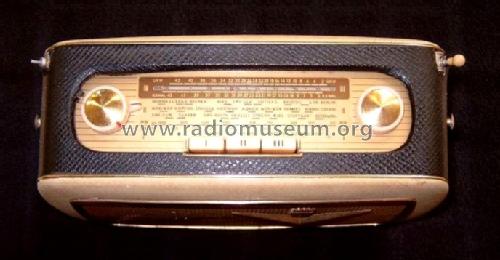

- Modèle: Teddy-Boy T - Grundig Radio-Vertrieb, RVF,
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 310 x 190 x 120 mm / 12.2 x 7.5 x 4.7 inch
- Remarques
-

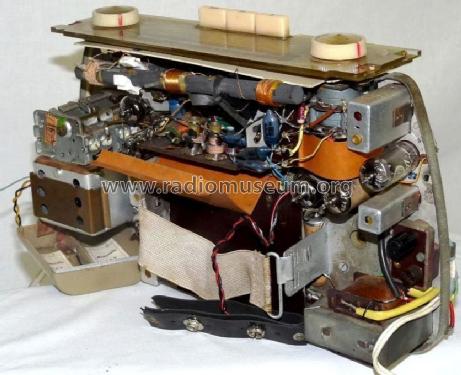

Transistor-Spannungswandler (OC76) zur Erzeugung der Anodenspannung von 60 V.
- Poids net
- 4.2 kg / 9 lb 4 oz (9.251 lb)
- Prix de mise sur le marché
- 328.00 DM
- Source
- HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 1, Ernst Erb
- Source du schéma
- Lange Schaltungen der Funkindustrie, Buch 4
- Littérature
- HdB d.Rdf-& Ferns-GrH 1958/59
- Schémathèque (1)
- Handbuch RFP 1957
- Schémathèque (2)
- -- Original-techn. papers.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6221 modèles d'appareils, 5457 avec des images et 4219 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
Le modèle Teddy-Boy fait partie des collections des membres suivants.
Littérature
Le modèle Teddy-Boy est documenté dans la littérature suivante.
Contributions du forum pour ce modèle: Grundig Radio-: Teddy-Boy T
Discussions: 1 | Publications: 1
Die Anodenbatterie durch einen Spannungwandler zu ersetzen, ist naheliegend. Auch die Hersteller dachten sehr früh darüber nach.
Herr Knoll gab mir diesen Hinweis zum Teddy Boy. Zu dieser Zeit wollte man mit Macht Transistorgeräte einführen, mit der HF klappte das aber noch nicht.
Zu dieser Zeit passt eine Aussage aus der Funkschau .. frei zitiert: Der Transistor wird in Zukunft wohl einen Bereich in NF Treiber Stufen behaupten, eine ernsthafte Konkurenz in HF oder Leistungsteilen wohl nie werden. ( Wer hat den Originaltext ? ).
In dem Bericht geht es um die Funktionsweise eines Spannungswandlers, welcher mit einem Transistor besagte HF Stufen mit Spannung versorgte. Dadurch konnte die teure Anodenbatterie eingespart werden.
Georg Beckmann
