For model TK1, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Grundig TK1

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1960–1963 Category: Sound/Video Recorder and/or Player
Valves / Tubes 1: DM71
Semiconductors (the count is only for transistors) 7: TF65 TF65 TF65 OC72 OC72 OC74 OC602spez OA70 OA70
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Dry Batteries / 4×1,5 & 2×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: TK1 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 115 x 175 mm / 11.8 x 4.5 x 6.9 inch
Notes

Grundig TK1.
2 Spuren; Spulen-Ø 8 cm; Geschwindigkeit 9,5 cm/s.

Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 249.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62
Literature/Schematics (1) -- Original prospect or advert (National Geographic, 1961 December Majestic International Sales.)
Literature/Schematics (2) -- Schematic (TK1 ETL-Liste 1962)


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6019 models, 5236 with images and 4069 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: TK1
Threads: 1 | Posts: 1
Hits: 3639     Replies: 0
GRUNDIG TK1-TK2
Alard Roose
27.Apr.04
  1

GRUNDIG TK1 MADE IN GERMANY MADE IN GREAT BRITAIN VERPACKUNG MADE IN GERMANY

SCHAU DIE BILDER AN.

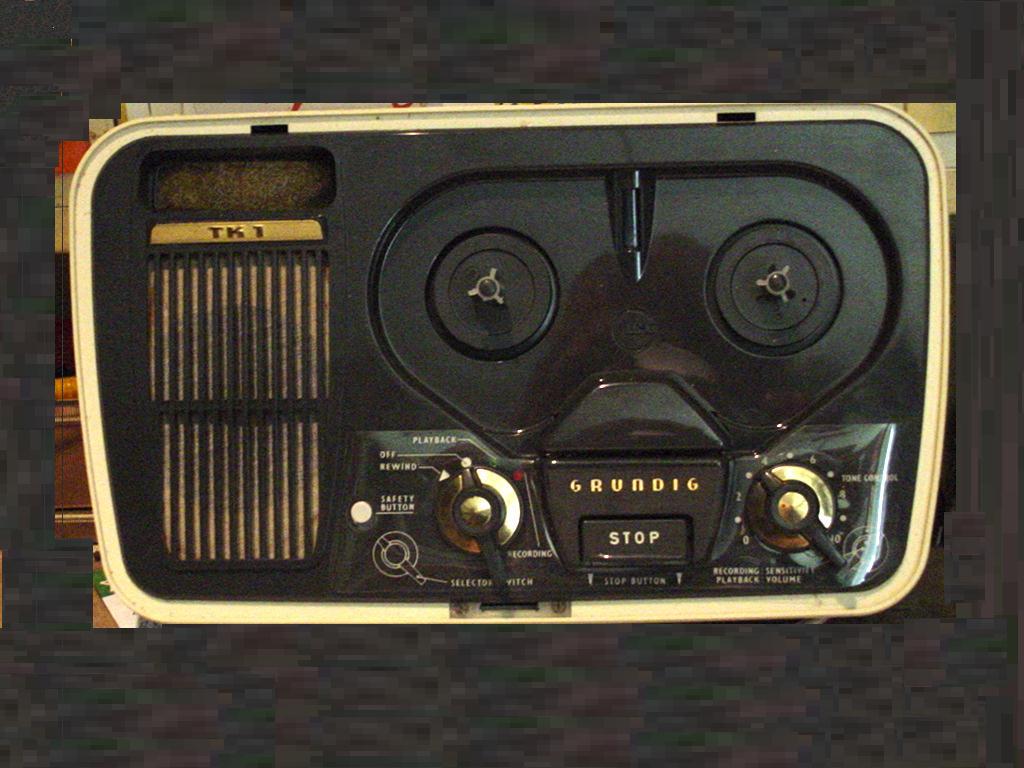

Der TK1 ist schwartz und in Deutschland gemacht fur die englische markt. Ich habe einen mit orginal verpackung mit folgenden text darauf:

GRUNDIG TAPERECORDER MADE IN GERMANY.

TK1 MADE BY GRUNDIG WORKS NORTHEM IRELAND LTD

BELFAST DUNWURRY CO. ANTRIM BATTERY PORTABLE SERIAL NO. 24208.

IN DIE BEDIENUNGSANLEITUNG (ENGLISH) IST MIT BLEISTIFT GESCHRIEBEN 2 5061 22524 FUR DAS SERIALNUMMER TK1. TRANSISTORS OC74, TF65 3X, OC72 2X, OC602. ROHRE IST DM71 PLAYTIME 2X20MIN, SPOOLSIZE 3 INCH, BIAS 40KC/S, SPEED 3 3/4 INS, FREQUENCY RESPONSE 80-8000 C/S, SIGNAL TO NOISE RATIO 40DB, OUTPUT 250 MW, LS 5 OHM, GEWICHT 8 LBS.

ADRES INSIDE: Grundig Great Britain ltd - Newlands Park - Sydenham - London S.E.26. gekauft am 28-11-1962. Orginal microphon GM1

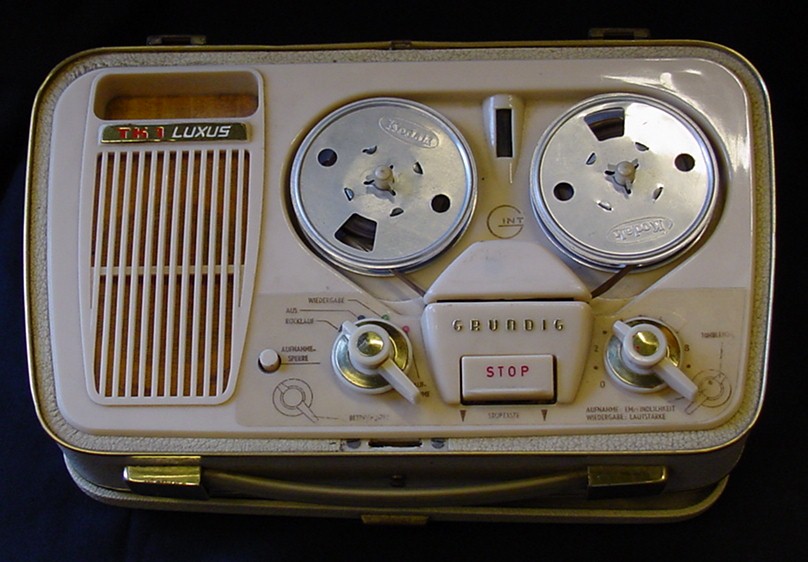

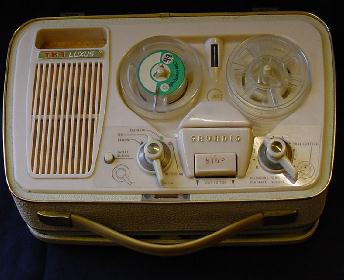

GRUNDIG TK1 LUXUS IN DEUTSCHE UND ENGLISCHE AUSFURUNG

farbe von diese 2 gerate sind creme transistor die gleiche. Gewicht 3,7 kg. Weiter genau wie oben.

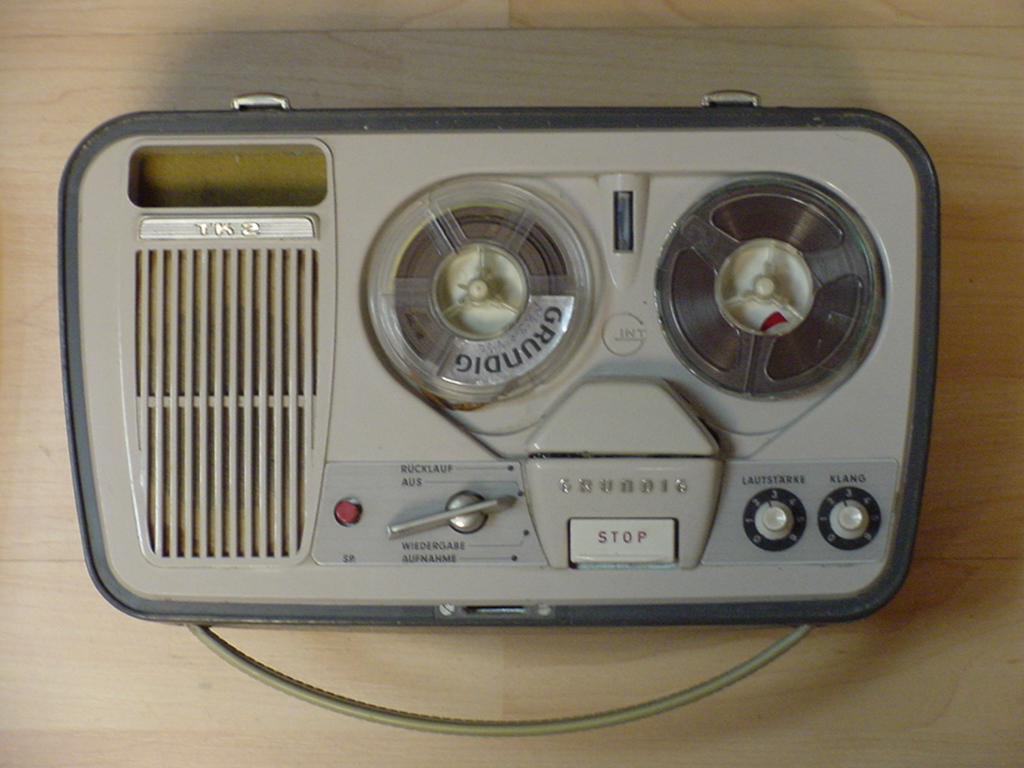

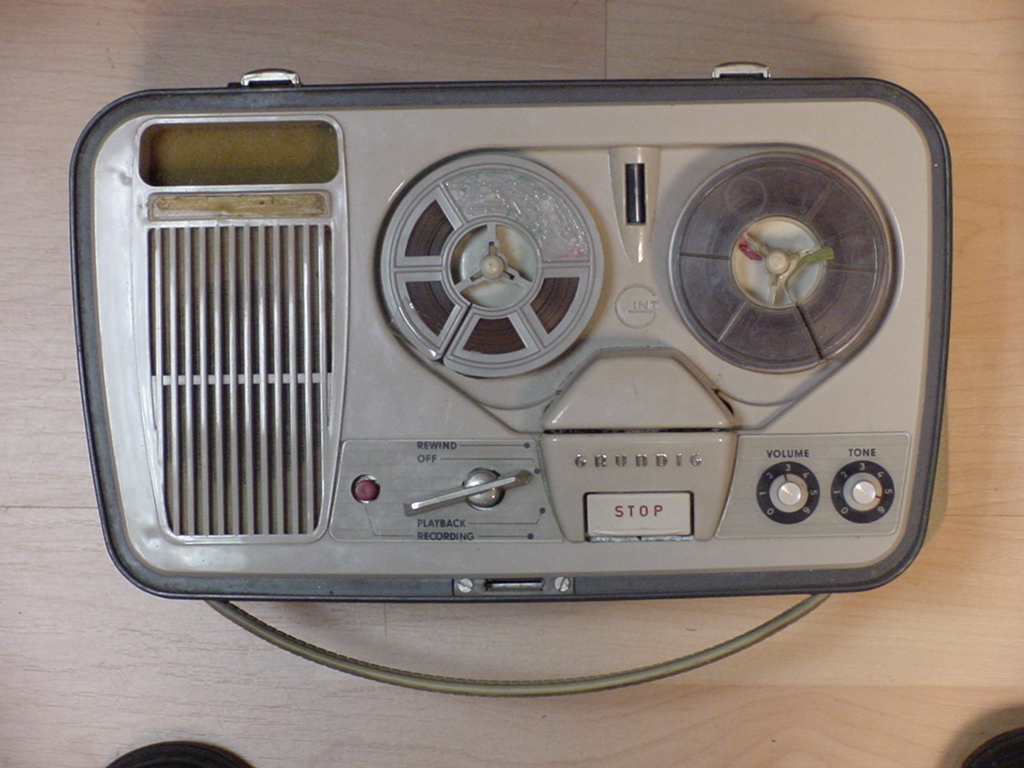

GRUNDIG TK2 IN DEUTSCHE UND ENGLISCHE AUSFURUNG

Farbe von diese gerate sind grau. Transistors TF65 3X, OC72 2X, OC74, OC 304, AC 121, OA70 2X, OA 85. ROHRE DM71, 2 SPUR, 9,5 CM, 100-8000 HZ, 0.25 WATT, 300X175X115 MM, GEW. 3,7 KG.

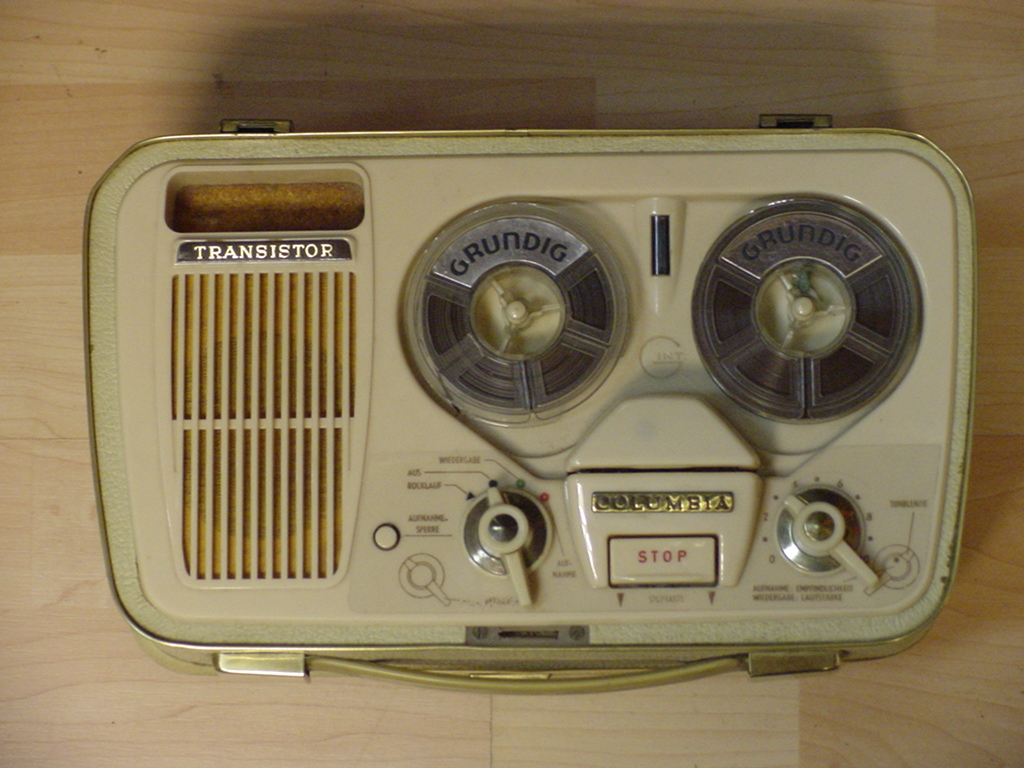

GRUNDIG COLUMBIA TK2 - COLUMBIA MODEL C - 695 TR.

Product of CBS ELEKTRONICS division of columbia broadcasting system inc.

Portable transistor tape recorder. Er ist genau die TK2 von Grundig. Ich habe die bedienungsanleitung aber leider ohne technische beschreibung. Wer weiss etwas davon . Wo ist dieses gerat gemacht.

Grusse Alard.

Biete reaktion.







Attachments


Grundig Radio-: TK1
