TK340 (a + b)

TK340 ; Grundig Radio- (ID = 434950) R-Player

TK340 ; Grundig Radio- (ID = 434956) R-Player

TK340 ; Grundig Radio- (ID = 434958) R-Player

TK340 ; Grundig Radio- (ID = 434959) R-Player

TK340 ; Grundig Radio- (ID = 434960) R-Player

TK340 ; Grundig Radio- (ID = 31038) R-Player

TK340 ; Grundig Radio- (ID = 31039) R-Player

TK340 ; Grundig Radio- (ID = 31040) R-Player

TK340 ; Grundig Radio- (ID = 31041) R-Player

TK340 ; Grundig Radio- (ID = 31042) R-Player
TK340 ; Grundig Radio- (ID = 904608) R-Player TK340 ; Grundig Radio- (ID = 904610) R-Player
TK340 ; Grundig Radio- (ID = 904612) R-Player TK340 ; Grundig Radio- (ID = 904613) R-Player
TK340 ; Grundig Radio- (ID = 904615) R-Player TK340 ; Grundig Radio- (ID = 1831932) R-Player
TK340 ; Grundig Radio- (ID = 380539) R-Player TK340 ; Grundig Radio- (ID = 380538) R-Player
TK340 ; Grundig Radio- (ID = 2307303) R-Player TK340 ; Grundig Radio- (ID = 2307304) R-Player
Use red slider bar for more.
TK340 ; Grundig Radio- (ID = 904608) R-Player
Grundig Radio-: TK340 [R-Player] ID = 904608 933x679
Select picture or schematic to display from thumbnails on the right and click for download.

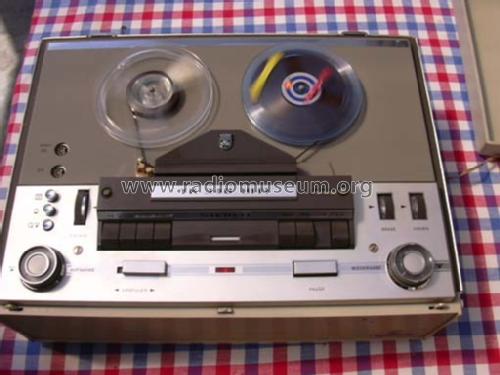

For model TK340 (a + b), Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1966/1967 Category: Sound/Video Recorder and/or Player
Valves / Tubes 6: EF86 EF86 ECC81 ECC81 EM84 EL95
Semiconductors (the count is only for transistors) 14: BFY39 BSY76 AC127 AC152 AD150
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110; 130; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out 24 W (unknown quality)
from Radiomuseum.org Model: TK340 - Grundig Radio-Vertrieb, RVF,
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 530 x 210 x 400 mm / 20.9 x 8.3 x 15.7 inch
Notes

Dioden: DZ62, 2× M3, 2× Z1,5.
Vierspur-Stereo; Bandgeschwindigkeiten: 4,75/9,5/19 cm/s; Spulen-Ø 18 cm. Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 12 W.
Transistortypen mehrfach vorhanden.

Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
External source of data erb
Source of data Handbuch VDRG 1966/1967


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6061 models, 5286 with images and 4091 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: TK340
Threads: 1 | Posts: 1
Hits: 2741     Replies: 0
grundig: TK340;
Hilmer Grunert
14.Dec.03
  1 Die Tonbandgeräte TK 340 und TK320 unterscheiden sich weder in Aussehen noch in ihrer Schaltung. Der Unterschied besteht lediglich in Hör-Sprech- und Löschkopf. Während beim TK320 - bedingt durch die Halbspur-Stereo-köpfe - das Band nur in eine Richtung benutzt werden muß, kann es beim TK 340 (Viertelspur-Stereo) am Bandende einfach umgedreht und in die andere Richtung noch einmal bespielt werden.

Grundig Radio-: TK340
