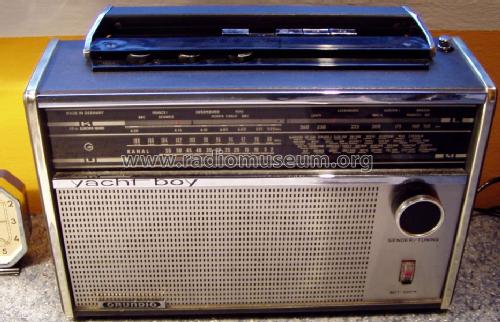

Yacht-Boy 205; Grundig Radio- (ID = 468463) Radio
Grundig Radio-: Yacht-Boy 205 [Radio] ID = 468463 933x601
Select picture or schematic to display from thumbnails on the right and click for download.
For model Yacht-Boy 205, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Thanks for Mr. Rosta György Hungary, Budapest!

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF178 AF125 AF126 AF126 AF126 AF121 AC151 AC151 AC153 AC153
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Yacht-Boy 205 - Grundig Radio-Vertrieb, RVF,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 320 x 210 x 110 mm / 12.6 x 8.3 x 4.3 inch
Notes 2 Ausführungen:

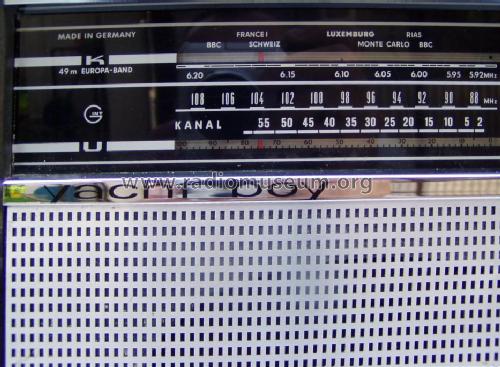

Yacht-Boy 205 = KW: 5,92 - 6,2 MHz (49m Europaband)
Yacht-Boy 205a = KW: 5,85 - 7,4 MHz (41 - 49m Band).

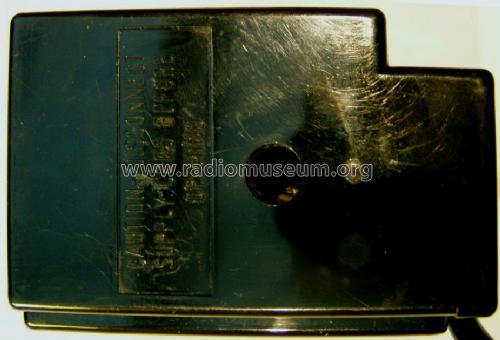

Netzteil TN12bE herausnehmbar. Externe Stromversorgung möglich.
Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Collectors' prices
Source of data Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5980 models, 5188 with images and 4030 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Yacht-Boy 205
Threads: 2 | Posts: 6
Hits: 2051     Replies: 2
grundig: Yacht-Boy 205 / 205a: Unterschiede gesucht
Martin Bösch
16.Sep.08
  1

Eine Anfrage an die Grundig - Yacht Boy - Experten:

Leider haben wir YB205 und YB205a aus dem Jahre 1965 in einem Modellblatt zusammen angelegt.
Mir liegen beide Geräte nicht vor, wer kennt sich damit aus und kann uns die Unterschiede nennen?
(sind Unterschiede nur schaltungstechnischer Art oder von aussen erkennbar, aufgrund der eingestellten Bilder könnte der YB 205a dem 208 äusserlich gleichen.

Danke für sachdienliche Hinweise
Martin Boesch

Wolfgang Bauer
16.Sep.08
  2

Sg. Herr Bösch,

soviel ich sehe, ist der Unterschied im KW-Bereich, zusätzlich Trimmer C5, Abgleichpunkt 9.
Siehe ==>Abgleichanleitung.

Anderes Skalenlämpchen,
anderes Filter II.
Siehe ==>Lageplan.

MfG. WB.

Nachtrag:
Unterschiedliche Skalen:
Modell 205 hat einen Zeiger,
Modell 205a hat zwei Zeiger.
Modell 205   KW: 5,92 - 6,2 MHz (49m Europaband),
Modell 205a KW: 5,85 - 7,4 MHz (41 - 49m Band).
Danke für die Info an Herrn Grensemann und Herrn Leonhard.

Wolfgang Bauer
18.Sep.08
  3

Da die Unterschiede doch erheblich sind, habe ich das neue Modell angelegt:

==> Yacht-Boy 205a.

Dank an Herrn Leonhard für die Detailfotos, die beim neuen Modell zu sehen sind.

MfG. WB.


Hits: 3324     Replies: 2
grundig: 205a (205 a); Yacht-Boy
Jacques Caumeau † 30.09.07
02.Jan.07
  1 Bonjour,
J'ai remarqué dans la rubrique concernant le GRUNDIG Yacht Boy 205A qu'un intrus s'était glissé : Le GRUNDIG Yacht Boy 208 de 1968.

Celui ci est différent, la poignée  englobe complétement la largeur du poste; Il est fabriqué par GRUNDIG au Portugal.

Attachments

Christian ADAM
04.Jan.07
  2

Salut Jacques! Essayons dans la langue de Goethe!

Herr Comeau sagt uns dass ein Yacht Boy 208 aus Portugal am falschen Platz ist (er ist auf der Yacht Boy 205A Seite). Wer kann da helfen? Vielen Dank im Vorraus...

M f G, Christian ADAM

Martin Bösch
05.Jan.07
  3 Bonjour Jacques
merci pour les informations. Comme je vous avais écrit par courrier directe, ce qu'il faudrait faire serait de contacter un administrateur d'images pour transférer les images appartenants au Yacht Boy 208 sur la page de ce modèle.
J'ai cherché tous les modèles Yacht Boy, il n'y existe pas encore une page de modèle du 208. Serait-il possible pour vous de proposer ça comme nouveau modèle.
Car je ne possède pas cet appareil, ça serait un peu difficile pour moi... si vous trouvez des difficultés moi-même ou peut-être M. Adam pourrait vour donner du support.
Salutations cordiales
Martin

Grundig Radio-: Yacht-Boy 205
