Zauberspiegel Triumph

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1967/1968
  • Kategorie
  • Fernseh-Empfänger/Monitor
  • Radiomuseum.org ID
  • 363945
    • anderer Name: Grundig Portugal || Grundig USA / Lextronix

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 11
  • Anzahl Transistoren
  • 8
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 38900/33400 kHz; 2 NF-Stufe(n)
  • Wellenbereiche
  • VHF/UHF (siehe Bemerkungen)
  • Spezialitäten
  • Fernbed/-steuerung (Radio etc.)
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • Belastbarkeit / Leistung
  • 2.5 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Zauberspiegel Triumph - Grundig Radio-Vertrieb, RVF,
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 680 x 500 x 410 mm / 26.8 x 19.7 x 16.1 inch
  • Bemerkung

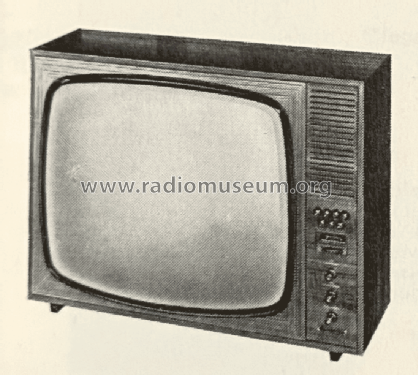

  • Grundig Zauberspiegel Triumph ist ein schwarz/weiß Fernsehgerät mit VHF und UHF,
    Kanalanzeige  mit magischem Band EM 800,
    Gemischte Röhren-/Transistorschaltung.
    Jeder Halbleiter-Typ nur einmal gelistet.

    Gehäuse: Nussbaum natur mattiert, Rüster mattiert, teak geölt oder Palisander sowie Edelholz mit Schleiflack in den Farben barockweiss, dunkelgrün oder kirschrot.

    Anschluss für Fernregler II 7641-009

  • Nettogewicht
  • 32 kg / 70 lb 7.8 oz (70.485 lb)
  • Literaturnachweis
  • -- Original-techn. papers. (Original Grundig schematic.)
  • Literatur/Schema (1)
  • Handbuch RFP 1967/68 S.69 (Thiele)
  • Autor
  • Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
