Zauberspiegel T/S765 (T/S768)

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1966/1967
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 363769
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

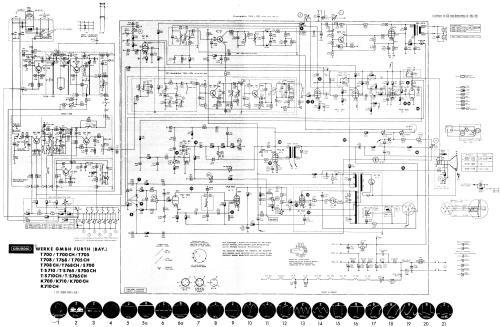

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • 9
  • Main principle
  • Superhet with RF-stage
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • from Radiomuseum.org
  • Model: Zauberspiegel T/S765 - Grundig Radio-Vertrieb, RVF,
  • Notes

  • Grundig Zauberspiegel T/S765 ist ein s/w 65 cm Fernsehempfänger
    Kabelfernbedienung “Fernregler II" kann angeschlossen werden.

    Monomat Programmspeicher für 7 VHF/UHF Programme, per Tasten wählbar.

    Tischgerät mit Fußgestell (ohne Montagearbeiten wahlweise als Tisch- oder Standgerät  aufstellbar).

    Auf dem Schaltplan des Servicemanuals steht irrtümlich “T S 768“, aber neben der Bildröhre steht rchtig “T/S 765“ und für die letzte Bild-ZF-Stufe ein Transistor AF173, was ein Fehler ist.

    Auf dem Schaltplan, der im Gerät mitgeliefert wurde, steht “T/S 765" an beiden Positionen.
    Der Transistor der letzten Bild-ZF-Stufe wird richtig mit BF173 angegeben.

    Halbleiter nur 1 mal pro Type gelistet.

    Weitere technische Daten siehe Grundig Zauberspiegel T700
