Multavi II (2)

Multavi II ; Hartmann & Braun AG; (ID = 116946) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246442) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246443) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246444) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246445) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246446) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246447) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246448) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246450) Equipment

Multavi II ; Hartmann & Braun AG; (ID = 246451) Equipment
Multavi II ; Hartmann & Braun AG; (ID = 72109) Equipment Multavi II ; Hartmann & Braun AG; (ID = 115813) Equipment
Multavi II ; Hartmann & Braun AG; (ID = 115812) Equipment Multavi II ; Hartmann & Braun AG; (ID = 159497) Equipment
Multavi II ; Hartmann & Braun AG; (ID = 250186) Equipment Multavi II ; Hartmann & Braun AG; (ID = 250187) Equipment
Multavi II ; Hartmann & Braun AG; (ID = 253327) Equipment Multavi II ; Hartmann & Braun AG; (ID = 298897) Equipment
Multavi II ; Hartmann & Braun AG; (ID = 458822) Equipment Multavi II ; Hartmann & Braun AG; (ID = 670985) Equipment
Use red slider bar for more.
Multavi II ; Hartmann & Braun AG; (ID = 72109) Equipment
Hartmann & Braun AG;: Multavi II [Equipment] ID = 72109 640x469
Select picture or schematic to display from thumbnails on the right and click for download.
For model Multavi II (2), Hartmann & Braun AG; Frankfurt

Country:  Germany
Manufacturer / Brand:  Hartmann & Braun AG; Frankfurt
Brand

Elima
Year: 1933–1960 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) G1841/1
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Multavi II - Hartmann & Braun AG; Frankfurt
Material Bakelite case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 90 x 55 x 180 mm / 3.5 x 2.2 x 7.1 inch
Notes Tragbares Multimeter für Gleich-/Wechselspannungen und Ströme, Bereiche 6 - 600 Volt, 0,003 - 6 Ampere. Hungarian price in 1935: 316 pengö.
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Price in first year of sale 165.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Katalog Radio Fern, 1960
Literature/Schematics (1) Radio-Amateur, Nov. 1933

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from Hartmann & Braun AG; Frankfurt
Here you find 190 models, 182 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Hartmann & Braun AG;: Multavi II
Threads: 5 | Posts: 8
Hits: 1461     Replies: 1
hartmann: II (2); Multavi
Adalbert Gebhart
17.Dec.12
  1

Guten Tag

Ich sehen an den Bildern, dass es mindestens einem der Multavi-Besitzer gelungen ist, des Oberteils zu demontieren.

Das würde ich auch gerne machen, um einige Krümel von der Skalenscheibe zu entfernen und das Glas zu reinigen.

So einfach es aussieht, es ist mir aber noch nicht gelungen.
Ich habe die 4 Schrauben innen und den Bedienknopf oben gelöst, aber das Oberteil geht nicht ab.
Auch ein Versuch, längere Schrauben von hinten einzudrehen und mit diesen den Deckel dann mit sanfter Gewalt abzudrücken, war erfolglos.

Bevor ich das Gehäuse beschädige, lasse ich den Schmutz lieber drin,
aber vielleicht gibt es ja einen Trick?

Oder eine versteckte Schraube?

MfG

Adalbert Gebhart








Adalbert Gebhart
22.Dec.12
  2

Danke an die RMOrg-Mitglieder, die mir Tipps und Hiweise gegeben haben.

Es sind tatsächlich nur die vier offensichtlichen Schrauben, die den Deckel halten.

Allerdings war das Gummi mit den Bakelit-Teilen sehr fest verklebt, und der Schlitz zwischen den Teilen ist sehr schmal.

Ich habe deshalb ein langes, scharfes Fleischermesser genommen, es möglichst auf der ganzen Länge in den Schlitz gesteckt und dann abwechselnd auf beiden Seiten durch sanftes Hebeln lang andauernden, gleichmässigen Druck ausgeübt. Nach ca 10 mal fing es an zu knistern, und dann begann sich der Deckel zu heben.

Das Gummi hat die Prozedur überlebt, ohne zu reissen.




Hits: 1653     Replies: 0
hartmann: II (2); Multavi - Altersbestimmung
Alexander Kusdas
05.Feb.12
  1

Ich bin auf der Suche nach ganz etwas anderem auf eine sehr interessante Seite gestoßen, dort liegt eine Liste mit  Skalennummern der Messgeräte von Hartmann & Braun. Mit dieser Liste lassen sich die Messgeräte sehr genau datieren.

Hier der Link auf die Liste.

Ich habe auch zwei Multavi II in meiner Sammlung, eines mit einer weißen Rückwand und eines mit einer brauen.

Weiße Rückwand - Skalennummer 1991314 - Herstellung zwischen 17.07.1942 und 25.01.1944

Brauen Rückwand - Skalennummer 2592026 - Herstellung zwischen 02.12.1954 und 26.04.1955

Die Skalennummern sind nicht Gerätespezifisch und sollten daher auch bei allen anderen Geräten von H&B funktionieren.

Ich hoffe, die Liste ist authentisch - bei mir passen die Angaben aber zu den anderen verfügbaren Informationen.


Hits: 2112     Replies: 0
hartmann: II (2); Multavi
Gerhard Heigl
21.Jun.08

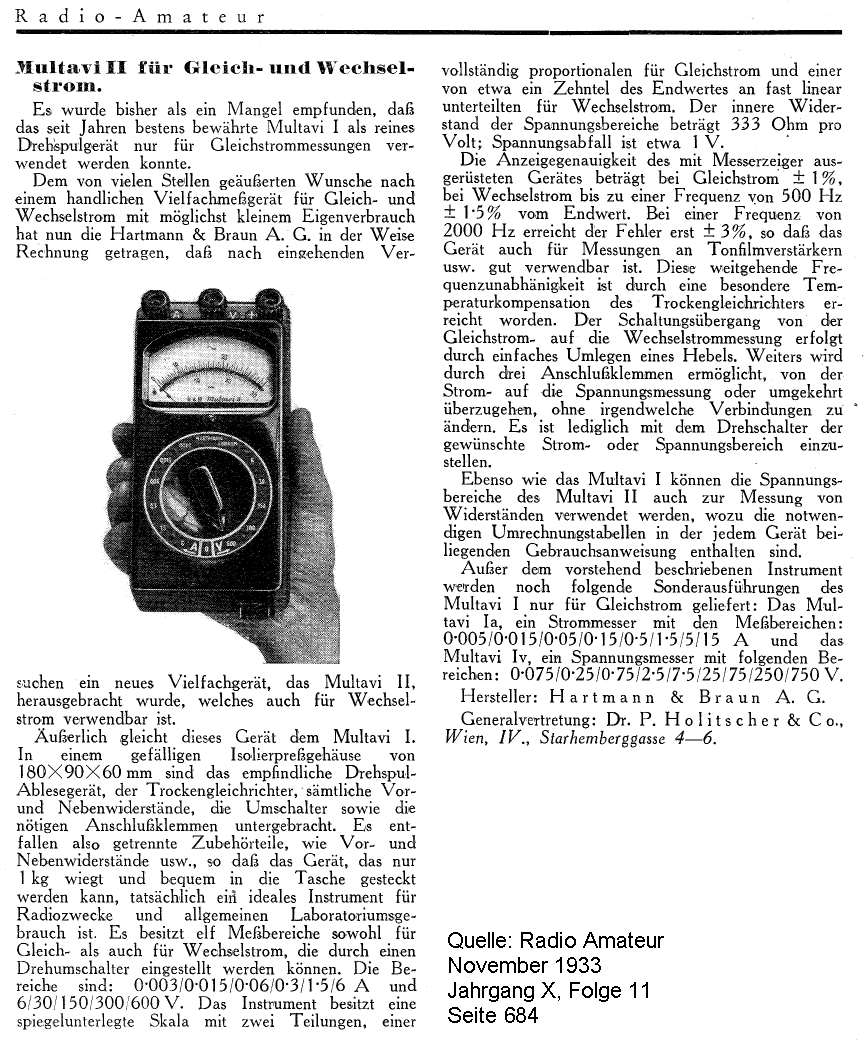

  1 In der österreichischen Fachzeitschrift "Radio-Amateur" habe ich einen Artikel über das Multavi II (2) gefunden. Auf Grund des Erscheinungsdatums existiert das Multavi II seit 1933, siehe Anlage.

Attachments


Hits: 1547     Replies: 0
hartmann: Multavi II von H&B
Manfred Wedekind
16.Jan.08
  1

Ergänzungen zum Modell Multavi II von H&B.

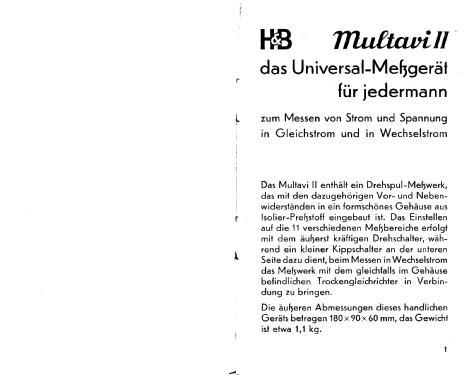

Die ersten Geräte Multavi II(H&B)sind ab 1935 erschienen, geht aus einem entsprechend gekennzeichneten Flyer (Werbeblatt aus der Zeit) hervor. Sie entsprechen dem im Forum abgebildeten Gerät mit schwarzer Skala, diejenigen mit einer rot unterlegten Skala sind später erschienen, genaues Erscheinungsdatum ist mir unbekannt, persönliche Einschätzung, ich besitze beide Versionen, Anfang der 50iger Jahre. Der Preis auf dem Flyer ist mit 120 RM angegeben.

Besonderheit: Bei der Stellung 0 zwischen A und V bleiben die Eingänge A und + verbunden, die Stromschleife wird nicht unterbrochen, betrifft beide Versionen.

Manfred Wedekind


Hits: 2030     Replies: 2
hartmann: II (2); Multavi - gibt es mehrere Versionen ?
Hilmer Grunert
16.Jan.08
  1

Hallo zusammen,

ich habe hier zwei Meßgeräte "Multavi II" in unterschiedlichen Ausführungen:

Wie deutlich sichtbar, ist die Beschriftung der Skala beim linken Gerät komplett schwarz, der Drehknopf für die wechsel/gleichstrom-Umstellung geriffelt und mit einem Pfeil versehen. Beim Rechten ist die Wechsel-strom-spannungs-Skala rot eingefärbt und es ist ein Knebelschalter mit Punkt-Markierung eingebaut.
Schaut man sich die Rückseite an:

Auch unterschiedlich. Nun, das Gerät was uns älter erscheint liegt ja nun rechts (bei der Aufsicht links) ist hier ganz unten mit "Spezialausführung" gekennzeichnet.

Diese Geräte sind ja nun über einen langen Zeitraum gefertigt worden - Lässt sich dadurch vielleicht eine genauere Baujahrbestimmung ermitteln?
Bei meinem Gerät mit der roten Skala lag eine Gebrauchsanweisung mit dem Druckdatum 6/46 bei.



Konrad Birkner † 12.08.2014
16.Jan.08
  2

Mein Multavi II entspricht beiden linken Bildern.

Unterlage von 11/1940.

Franz Harder
16.Jan.08
  3 Mein Multavi II ist das ältere Modell (Vorderansicht linkes Bild).
Die Rückplatte ist weiss lackiertes Pertinax.

Originalrechnung stammt von Feb. 1935 - Druckdatum des Handbuchs 9.34.

Offensichtlich wurde zwischen 1934 und 1940 die Lackierung der Abdeckplatte eingespart

Hartmann & Braun AG;: Multavi II
