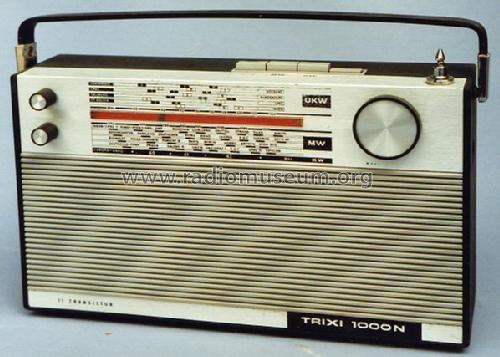

Trixi 1000N; HEA; Wien (ID = 51281) Radio
HEA; Wien: Trixi 1000N [Radio] ID = 51281 598x427
Select picture or schematic to display from thumbnails on the right and click for download.
For model Trixi 1000N, HEA; Wien:
HEA Trixi 1000N

Country:  Austria
Manufacturer / Brand:  HEA; Wien
Year: 1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: BF167 BF195 BF194 BF194 BF194 BF194 BC148 BC148 AC127 AC132 BC148 BA124 OA90 OA81 AA119 AA119 OA90 ZF11 FD5 B30C250
Main principle Superheterodyne (common)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 2x4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.5 W (undistorted)
from Radiomuseum.org Model: Trixi 1000N - HEA; Wien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 225 x 160 x 70 mm / 8.9 x 6.3 x 2.8 inch
Notes

Transistoren - Siehe auch Luxus-Modell.

Anstelle des Brückengleichrichters B30C160 wurde oft ein B30C250 eingebaut.

Price in first year of sale 1'380.00 öS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from HEA; Wien
Here you find 195 models, 140 with images and 158 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
HEA; Wien: Trixi 1000N
Threads: 2 | Posts: 2
Hits: 1361     Replies: 0
hea: 1000N; Trixi
Rohlanda Redl
22.Jul.15
  1

Das Modell Trixi 1000N unterscheidet sich vom Modell Trixi 1000 Luxus auch durch eine andere Skala, andere Geräteabmessungen, anderes Gewicht, anderer Verkaufspreis und geringfügige Änderungen des Schaltungsaufbaues. Trixi 1000N ist Baujahr 1968, Trixi 1000 Luxus ist Bj. 1970


Hits: 2070     Replies: 0
hea: Trixi 1000N
Gerhard Heigl
08.Feb.03
  1 Baujahr 1968, orig.Preis 1380 S, BHT: 225x160x70mm. Transistoren: BF167, BF195, 3x BF194, 2x BC148, AC127/132. Der Trixi 1000N Luxus unterscheidet sich nur durch die Holzseitenteile vom 1000N (Kunststoffgehäuse). Die Ausführung die für die Fa. Quelle gebaut wurde heisst "simonetta combi 200N"
